जाल आकार 150*150 मिमी 4 मिमी पीएलसी निर्माण जाल वेल्डिंग उपकरण

जाल का आकार 150*150 मिमी 4 मिमी पीएलसी निर्माण जाल वेल्डिंग उपकरण

निर्माण जाल वेल्डिंग उपकरण परिचय

1. पूरी मशीन को उच्च स्तर के स्वचालन के साथ मैन-मशीन इंटरफ़ेस + पीएलसी प्रोग्रामिंग नियंत्रण मोड द्वारा नियंत्रित किया जाता है।
2. यह व्यापक अनुकूलन क्षमता के साथ जस्ती तार, ठंडे खींचे गए तार, काले तार और अन्य सामग्रियों को वेल्ड कर सकता है।
3. उपयोगकर्ताओं की क्षमता के अनुसार, बड़े लचीलेपन के साथ एक बार या आंशिक वेल्डिंग को अपनाया जा सकता है।
4. विशिष्टता समायोजन और रखरखाव की सुविधा के लिए इकाई को एक अलग संरचना के रूप में डिज़ाइन किया गया है।
5. ट्रांसफार्मर फोर्स्ड वॉटर कूलिंग को अपनाता है और प्रवाह संरक्षण उपकरण से सुसज्जित है, ताकि इकाई विश्वसनीय और लगातार काम कर सके।
6. सभी वेल्डिंग जोड़ों की गुणवत्ता सुनिश्चित करने के लिए वेल्डिंग दबाव एक समान होना चाहिए।
7. क्षैतिज बार ब्लैंकिंग डिवाइस श्रम तीव्रता को कम करने और दक्षता में सुधार करने के लिए स्वचालित फीडिंग के लिए स्टेपिंग मोटर को अपनाता है।
8. इंजीनियरिंग के बहु-विशिष्ट परिवर्तनों की आवश्यकताओं को पूरा करने के लिए स्क्रीन इनपुट के माध्यम से नेटवर्क के ऊर्ध्वाधर आयाम को बदला जा सकता है।
9. क्षैतिज बार ब्लैंकिंग स्थिति एक चुंबकीय सामग्री फेंकने वाले तंत्र से सुसज्जित है, जिसमें तेज़ ब्लैंकिंग गति और उच्च उत्पादन क्षमता है।
10. अनुप्रस्थ सुदृढीकरण की विश्वसनीय और सटीक ब्लैंकिंग सुनिश्चित करने के लिए इलेक्ट्रोड एक उपकरण से सुसज्जित है।

निर्माण जाल वेल्डिंग उपकरण सुविधाएँ

मुख्य जाल वेल्डिंग मशीन

1. वेल्डिंग मशीन एक ऐसा उपकरण है जो वेल्डिंग बिंदु बनाने के लिए पूर्व-स्थित अनुदैर्ध्य और अनुप्रस्थ रेखाओं पर दबाव और बिजली लागू करता है।

2. ऊपरी संपर्क दबाव स्प्रिंग का रेटेड लोड के तहत 10,000,000 चक्र से अधिक का सेवा जीवन है।

3. वेल्डिंग दबाव और गति सुनिश्चित करने के लिए मुख्य मोटर 7.5KW चर-आवृत्ति ब्रेकिंग मोटर का उपयोग करती है।

4. जाल की सटीकता सुनिश्चित करने के लिए ओवर-लाइनिंग मोल्ड का उपयोग करें।

5. क्रॉस-लाइन थ्रेड प्लेसमेंट स्थिति की सटीकता सुनिश्चित करने के लिए एक क्रॉस-लाइन डिटेक्शन डिवाइस है।

6. 200 केवीए की शक्ति वाला एकल-चरण वेल्डिंग ट्रांसफार्मर

7. इलेक्ट्रोड ब्लॉक क्रोमियम-ज़िरकोनियम कॉपर से बने होते हैं जिनकी कठोरता HRB ≥ 78 और चालकता ≥ 50 MS/m है। विशिष्टताएँ 35×35×35 मिमी हैं। कार्यशील सतहों को उपयोग के लिए आपस में बदला जा सकता है, जिससे इलेक्ट्रोड ब्लॉकों की उपयोग दर बढ़ जाती है। ऊपरी इलेक्ट्रोड एचआरबी ≥ 78 की कठोरता और ≥ 50 एमएस/एम की चालकता के साथ क्रोमियम-ज़िरकोनियम छड़ से बना है, और विनिर्देश ∅25 मिमी हैं।

8. इलेक्ट्रोड धारक ≥ 56 MS/m की चालकता के साथ T2 तांबे के वर्ग से बना है। इससे तांबे की प्लेटों के बीच चालकता बढ़ जाती है और इलेक्ट्रोड का जीवनकाल बढ़ जाता है।

9. उच्च-चालकता तार T2 तांबे की पट्टी से बना है और इसे कोल्ड बेंडिंग प्रक्रिया के माध्यम से निर्मित किया गया है, जो वेल्डिंग की गुणवत्ता सुनिश्चित करता है और सेवा जीवन को बढ़ाता है।

अनुदैर्ध्य तार खिला

1. अनुदैर्ध्य रेखा प्रणाली में सामग्री फीडिंग का पता लगाना, सिलेंडर और तार रील को सीधा करना शामिल है।

फीडिंग डिटेक्शन का उपयोग अनुदैर्ध्य रेखा के साथ सामग्री की कमी की स्थिति की जांच करने के लिए किया जाता है, जिससे वेल्डिंग मशीन के संचालन की निरंतरता सुनिश्चित होती है।

2. जाल की समतलता सुनिश्चित करने के लिए स्ट्रेटनिंग डिवाइस को एकल स्ट्रेटनिंग प्रक्रिया का उपयोग करके किया जाता है।

क्रॉस वायर हॉपर

1. क्रॉस वायर हॉपर एक संदेश देने वाला उपकरण है जो वेल्डिंग के लिए आवश्यक सीधी और कटी हुई मानक-लंबाई वाली मजबूत पट्टियों को मुख्य मशीन की वेल्डिंग इलेक्ट्रोड स्थिति में फीड करता है। यह एक प्लेटफ़ॉर्म सीढ़ी, एक स्टोरेज बिन और एक डिस्चार्ज हॉपर से बना है। यह एक प्लेटफ़ॉर्म सीढ़ी, एक स्टोरेज बिन और एक डिस्चार्ज हॉपर से बना है।

2. स्टेपर मोटर स्वचालित रूप से फिलामेंट उठाती है और स्वचालित रूप से इसे निर्दिष्ट स्थान पर छोड़ देती है।

3. क्रॉस वायर हॉपर ट्रे प्रकार का होता है, जिससे श्रमिकों के लिए तार चलाना आसान हो जाता है और उनकी श्रम तीव्रता कम हो जाती है।

पुल जाल को रीसायकल करें

1. दोहरावदार पुल जाल प्रक्रिया में ग्रिड बनाने के लिए प्रोग्राम द्वारा निर्धारित मापदंडों के अनुसार पहले से वेल्डेड क्षैतिज रेखाओं को बाहर निकालना शामिल है। दोहराए जाने वाले जाल प्रक्रिया में ग्रिड बनाने के लिए प्रोग्राम द्वारा निर्धारित मापदंडों के अनुसार पहले से वेल्डेड क्षैतिज रेखाओं को बाहर निकालना शामिल है। जाल की लंबाई के आधार पर, इस प्रक्रिया को कई बार दोहराया जा सकता है जब तक कि पूरी जाल शीट पूरी तरह से बाहर न निकल जाए। जाल की लंबाई के आधार पर, इस प्रक्रिया को कई बार दोहराया जा सकता है जब तक कि पूरी जाल शीट पूरी तरह से बाहर न निकल जाए।

मेश हुक को यांत्रिक रूप से खींचा जाता है, हुक को उठाने और नीचे करने के लिए वायवीय सहायता के साथ। मेश हुक को यांत्रिक रूप से खींचा जाता है, हुक को उठाने और नीचे करने के लिए वायवीय सहायता के साथ।

नियंत्रण प्रणाली

1. पीएलसी प्रोग्रामयोग्य नियंत्रण प्रणाली और टच स्क्रीन ऑपरेशन इंटरफ़ेस का उपयोग करना।

2. प्रत्येक कार्यात्मक संरचना एक गलती का पता लगाने वाले उपकरण से सुसज्जित है और इसमें एक स्वचालित अलार्म और शटडाउन फ़ंक्शन है।

3. प्रत्येक तंत्र के जाल विनिर्देश और ऑपरेटिंग पैरामीटर टच स्क्रीन इंटरफ़ेस के माध्यम से सेट किए जाते हैं।

वेल्डिंग करंट और समय मुख्य नियंत्रण कैबिनेट पर टच स्क्रीन के माध्यम से सेट किया जाता है।

4. सिंक्रोनस नियंत्रण के लिए स्टील जाल वेल्डिंग नियंत्रक और थाइरिस्टर का उपयोग करके, ट्रांसफार्मर की एक साथ वेल्डिंग या प्रत्येक अनुभाग के लिए अलग नियंत्रण प्राप्त करना संभव है।

निर्माण जाल वेल्डिंग उपकरण तकनीकी पैरामीटर

निर्माण जाल के अनुप्रयोग

निर्माण जाल वेल्डिंग उपकरण का उपयोग मुख्य रूप से किया जाता है: निर्माण जाल, फुटबॉल मैदान, रेलवे, राजमार्ग, पुल, भवन, आवासीय क्वार्टर की वेल्डिंग।

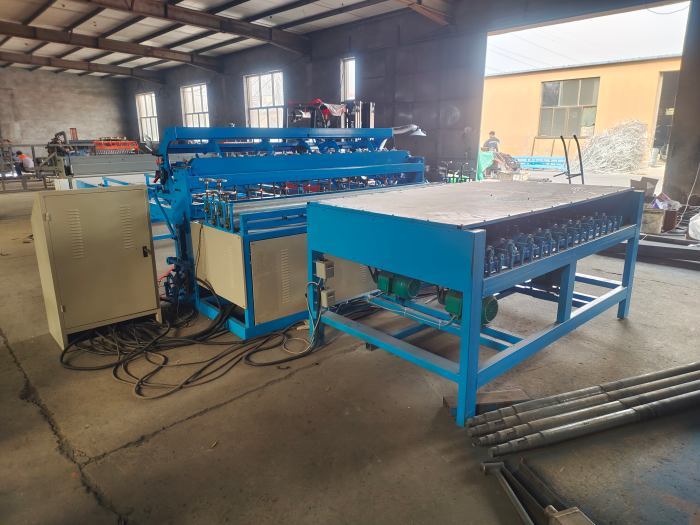

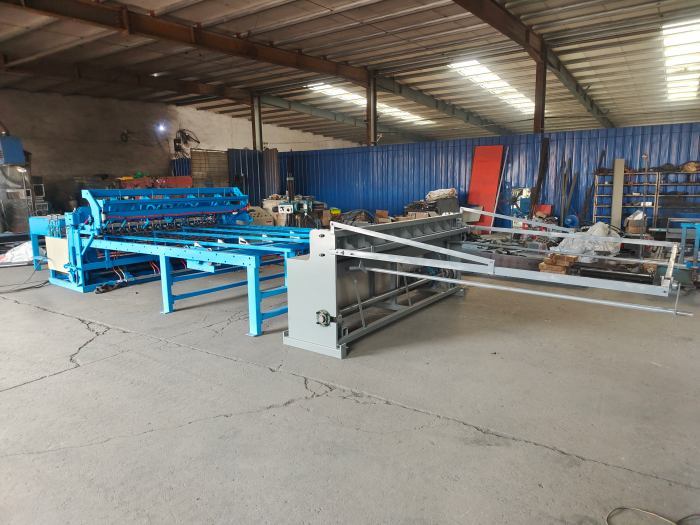

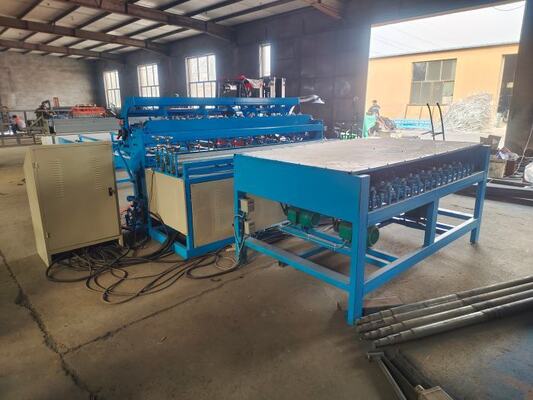

निर्माण जाल वेल्डिंग उपकरण तस्वीरें
