जाल आकार 100*100 मिमी पीएलसी निर्माण जाल पैनल वेल्डिंग मशीन

मेष आकार 100*100 मिमी पीएलसी निर्माण मेष पैनल वेल्डिंग मशीन

निर्माण जाल पैनल वेल्डिंग मशीन परिचय

वायर मेश पैनल वेल्डिंग मशीन एक ऐसा उपकरण है जो वेल्डिंग बिंदु बनाने के लिए पूर्व-स्थित अनुदैर्ध्य और अनुप्रस्थ रेखाओं पर दबाव और बिजली लागू करता है।

1. ऊपरी संपर्क दबाव स्प्रिंग का रेटेड लोड के तहत 10,000,000 चक्र से अधिक का सेवा जीवन है।

2. वेल्डिंग दबाव और गति सुनिश्चित करने के लिए मुख्य मोटर 7.5KW चर-आवृत्ति ब्रेकिंग मोटर का उपयोग करती है।

3. जाल की सटीकता सुनिश्चित करने के लिए ओवर-लाइनिंग मोल्ड का उपयोग करें।

4. क्रॉस-लाइन थ्रेड प्लेसमेंट स्थिति की सटीकता सुनिश्चित करने के लिए एक क्रॉस-लाइन डिटेक्शन डिवाइस है।

5. 200 केवीए की शक्ति वाला एकल-चरण वेल्डिंग ट्रांसफार्मर

6. इलेक्ट्रोड ब्लॉक क्रोमियम-ज़िरकोनियम कॉपर से बने होते हैं जिनकी कठोरता HRB ≥ 78 और चालकता ≥ 50 MS/m है। विशिष्टताएँ 35×35×35 मिमी हैं। कार्यशील सतहों को उपयोग के लिए आपस में बदला जा सकता है, जिससे इलेक्ट्रोड ब्लॉकों की उपयोग दर बढ़ जाती है। ऊपरी इलेक्ट्रोड एचआरबी ≥ 78 की कठोरता और ≥ 50 एमएस/एम की चालकता के साथ क्रोमियम-ज़िरकोनियम छड़ से बना है, और विनिर्देश ∅25 मिमी हैं।

7. इलेक्ट्रोड होल्डर ≥ 56 MS/m की चालकता के साथ T2 कॉपर वर्ग से बना है। इससे तांबे की प्लेटों के बीच चालकता बढ़ जाती है और इलेक्ट्रोड का जीवनकाल बढ़ जाता है।

8. उच्च-चालकता तार T2 तांबे की पट्टी से बना है और इसे कोल्ड बेंडिंग प्रक्रिया के माध्यम से निर्मित किया गया है, जो वेल्डिंग की गुणवत्ता सुनिश्चित करता है और सेवा जीवन को बढ़ाता है।

निर्माण जाल पैनल वेल्डिंग मशीन की विशेषताएं

अनुदैर्ध्य तार खिला

अनुदैर्ध्य लाइन प्रणाली में सामग्री फीडिंग का पता लगाना, सिलेंडर और तार रील को सीधा करना शामिल है।

1. फीडिंग डिटेक्शन का उपयोग अनुदैर्ध्य रेखा के साथ सामग्री की कमी की स्थिति की जांच करने के लिए किया जाता है, जिससे वेल्डिंग मशीन के संचालन की निरंतरता सुनिश्चित होती है।

2. जाल की समतलता सुनिश्चित करने के लिए स्ट्रेटनिंग डिवाइस को एकल स्ट्रेटनिंग प्रक्रिया का उपयोग करके किया जाता है।

क्रॉस वायर हूपर

1. क्रॉस वायर हॉपर एक संदेश देने वाला उपकरण है जो वेल्डिंग के लिए आवश्यक सीधी और कटी हुई मानक-लंबाई वाली मजबूत पट्टियों को मुख्य मशीन की वेल्डिंग इलेक्ट्रोड स्थिति में फीड करता है। यह एक प्लेटफ़ॉर्म सीढ़ी, एक स्टोरेज बिन और एक डिस्चार्ज हॉपर से बना है। यह एक प्लेटफ़ॉर्म सीढ़ी, एक स्टोरेज बिन और एक डिस्चार्ज हॉपर से बना है।

2. स्टेपर मोटर स्वचालित रूप से फिलामेंट उठाती है और स्वचालित रूप से इसे निर्दिष्ट स्थान पर छोड़ देती है।

3. क्रॉस वायर हॉपर ट्रे प्रकार का होता है, जिससे श्रमिकों के लिए तार चलाना आसान हो जाता है और उनकी श्रम तीव्रता कम हो जाती है।

रीसायकल पुल मेष

1. दोहरावदार पुल जाल प्रक्रिया में ग्रिड बनाने के लिए प्रोग्राम द्वारा निर्धारित मापदंडों के अनुसार पहले से वेल्डेड क्षैतिज रेखाओं को बाहर निकालना शामिल है। दोहराए जाने वाले जाल प्रक्रिया में ग्रिड बनाने के लिए प्रोग्राम द्वारा निर्धारित मापदंडों के अनुसार पहले से वेल्डेड क्षैतिज रेखाओं को बाहर निकालना शामिल है। जाल की लंबाई के आधार पर, इस प्रक्रिया को कई बार दोहराया जा सकता है जब तक कि पूरी जाल शीट पूरी तरह से बाहर न निकल जाए। जाल की लंबाई के आधार पर, इस प्रक्रिया को कई बार दोहराया जा सकता है जब तक कि पूरी जाल शीट पूरी तरह से बाहर न निकल जाए।

2. मेश हुक को यांत्रिक रूप से खींचा जाता है, हुक को उठाने और नीचे करने के लिए वायवीय सहायता के साथ। मेश हुक को यांत्रिक रूप से खींचा जाता है, हुक को उठाने और नीचे करने के लिए वायवीय सहायता के साथ।

कतरने की मशीन

एक उच्च-परिशुद्धता वाली कतरनी मशीन 2 मिमी क्रॉस वायर छेद काट सकती है, जिससे जाल के खुरदुरे किनारे 1 मिमी के भीतर रह जाते हैं। (तीन विकल्प)

नियंत्रण प्रणाली

1. पीएलसी प्रोग्रामयोग्य नियंत्रण प्रणाली और टच स्क्रीन ऑपरेशन इंटरफ़ेस का उपयोग करना।

2. प्रत्येक कार्यात्मक संरचना एक गलती का पता लगाने वाले उपकरण से सुसज्जित है और इसमें एक स्वचालित अलार्म और शटडाउन फ़ंक्शन है।

3. प्रत्येक तंत्र के जाल विनिर्देश और ऑपरेटिंग पैरामीटर टच स्क्रीन इंटरफ़ेस के माध्यम से सेट किए जाते हैं।

4. वेल्डिंग करंट और समय मुख्य नियंत्रण कैबिनेट पर टच स्क्रीन के माध्यम से सेट किया जाता है।

5. सिंक्रोनस नियंत्रण के लिए स्टील जाल वेल्डिंग नियंत्रक और थाइरिस्टर का उपयोग करके, ट्रांसफार्मर की एक साथ वेल्डिंग या प्रत्येक अनुभाग के लिए अलग नियंत्रण प्राप्त करना संभव है।

6. सीएनसी नियंत्रण कैबिनेट विश्व-प्रसिद्ध ब्रांडों का उपयोग करता है। सीएनसी नियंत्रण कैबिनेट विश्व-प्रसिद्ध विद्युत ब्रांडों को अपनाता है, जो विफलता दर और रखरखाव लागत को कम करते हुए स्थिर प्रदर्शन, सटीक नियंत्रण, उच्च विश्वसनीयता और लंबी सेवा जीवन सुनिश्चित करता है।

निर्माण जाल पैनल वेल्डिंग मशीन तकनीकी पैरामीटर

वायर मेष पैनल के अनुप्रयोग

इस स्ट्रीट लाइट में उच्च चमक, ऊर्जा की बचत, पर्यावरण संरक्षण और आसान स्थापना की सुविधा है। इसकी वाटरप्रूफ रेटिंग IP67 है और इसने CE प्रमाणीकरण पास कर लिया है। यह स्कूलों, पार्कों, सड़कों के किनारे, कारखानों, चौराहों आदि के लिए उपयुक्त है। इसकी वारंटी अवधि 3 वर्ष है। इसके अलावा, हम आपकी आवश्यकताओं को पूरा करने के लिए विभिन्न शैलियाँ प्रदान कर सकते हैं।

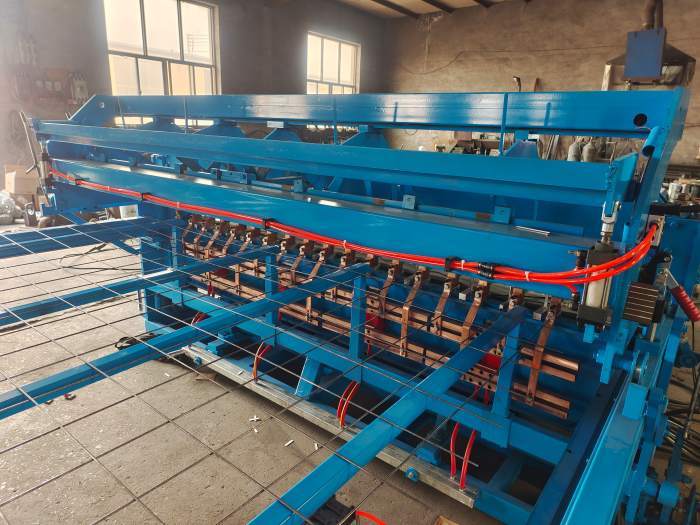

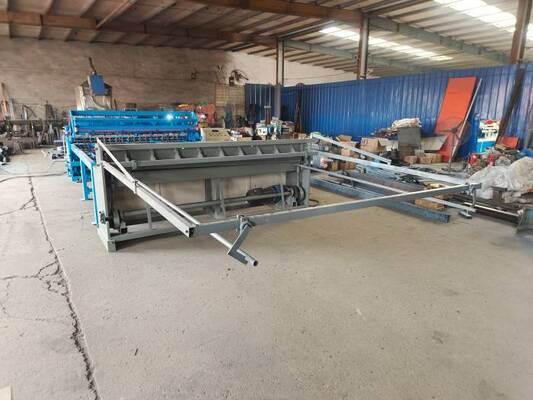

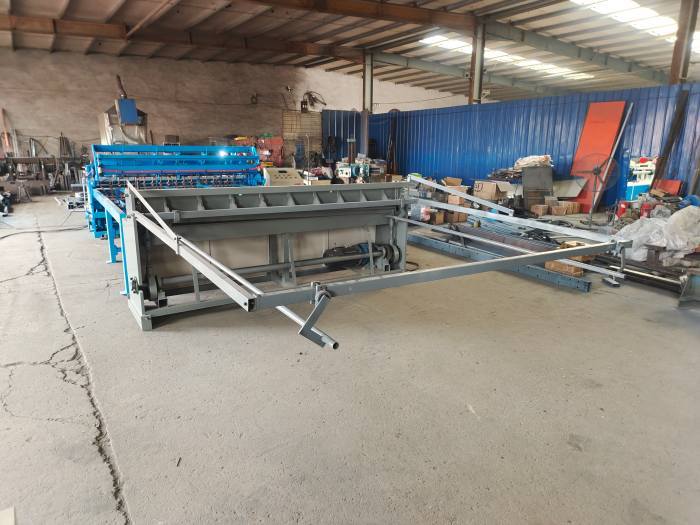

निर्माण जाल पैनल वेल्डिंग मशीन तस्वीरें
