ऑनलाइन झुकने की क्षमता 60 पीसी / घंटा मेष आकार 50 * 200 मिमी बाड़ मेष वेल्डिंग मशीन

ऑनलाइन झुकने की क्षमता 60 पीसी / घंटा जाल आकार 50 * 200 मिमी बाड़ जाल वेल्डिंग मशीन


बाड़ जाल वेल्डिंग मशीन का परिचय

बाड़ जाल वेल्डिंग मशीन हमारी कंपनी द्वारा विकसित एक नई, अत्यधिक स्वचालित तार जाल वेल्डिंग उपकरण है।इसमें हाल के वर्षों में परिष्कृत उन्नत इलेक्ट्रोमैकेनिकल नियंत्रण और प्रतिरोध वेल्डिंग तकनीक (फ्यूजन और स्पॉट वेल्डिंग सहित) शामिल है, और घरेलू बाजार की जरूरतों को पूरा करने के लिए अनुकूलित है। एक मॉड्यूलर संरचनात्मक डिजाइन के साथ, यह मशीन भविष्य के उन्नयन और कार्यात्मक संशोधनों को सुविधाजनक बनाती है,ग्राहकों की बदलती आवश्यकताओं के अनुकूल लचीलापन प्रदान करना.

इसकी संरचना के अनुसार इसे सात मुख्य खंडों में विभाजित किया गया हैः अनुदैर्ध्य तार हॉपर स्वचालित खिला, स्वचालित सामग्री व्यवस्था, मुख्य जाल वेल्डिंग मशीन,क्रॉसवेर वायर हॉपर ऑटोमैटिक ड्रॉपइसमें एक उपन्यास डिजाइन, एक मजबूत मशीन फ्रेम और उपयोगकर्ता के अनुकूल संचालन है।उच्च लागत-प्रभावशीलता प्रदान करना.

बाड़ जाल वेल्डिंग मशीन की विशेषताएं

1मोटर अनुदैर्ध्य और अनुप्रस्थ तारों के प्रतिच्छेदन के लिए लचीला वेल्डिंग दबाव प्रदान करता है।इसमें स्थिर वेल्डिंग है, कम छिड़काव, तेज वेल्डिंग गति, कम प्रारंभिक निवेश, संचालन और रखरखाव लागत और संयंत्र में कम शोर।
2मैकेनिकल रिसाइक्वेटिंग जाल ड्राइंग जाल उत्पादन के लिए कार्यशाला स्थान को बचाता है और जाल की आयामी सटीकता में सुधार करता है।
3क्षैतिज रिक्त होपर पूरे जाल आउटलेट दिशा में आगे बढ़ सकता है,जो उपकरण समायोजन के लिए संचालन स्थान प्रदान करता है और जाल विनिर्देश को बदलने पर समायोजन दक्षता में काफी सुधार करता है.
4विद्युत वितरण कैबिनेट नियंत्रण प्रक्रिया को अधिक सटीक बनाने के लिए पीएलसी प्रोग्राम करने योग्य नियंत्रण प्रणाली को अपनाता है।
5. स्वचालित फ़ीडिंग डिवाइस एक तंत्र है जो जाल पैनल उत्पादन के दौरान मैनुअल तार प्लेसमेंट की जगह लेता है। श्रमिक स्वचालित फ़ीडिंग प्लेटफॉर्म पर पूर्व-सिधा और कट तारों को रखते हैं।उपकरण, मोटर शक्ति द्वारा संचालित, फिर तारों को सामग्री वृद्धि हॉपर के भंडारण बिन में ले जाता है।
6. स्वचालित खिला प्रक्रिया के बाद, पूर्व-सिधा और कट तारों सामग्री वृद्धि हॉपर के भंडारण बिन में रखा जाता है।मोटर शक्ति से संचालित, तार गिरने और व्यवस्था कार्रवाई को प्राप्त करता है। गिरा तार स्वचालित रूप से सीमा शिकंजा में गिर जाते हैं, जिससे श्रम की बचत होती है।
7मेष पैनल बनाने के लिए मुख्य घटक के रूप में, मुख्य वेल्डिंग मशीन उच्च चालकता वाले क्रोम-ज़िरकोनियम-कॉपर ब्लॉक का उपयोग करती है, जो उत्कृष्ट पहनने के प्रतिरोध प्रदान करती है।
8पी.एल.सी. द्वारा नियंत्रित, अनुप्रस्थ तार हॉपर तार-पकड़ने वाली डिस्क के घूर्णन को चलाने के लिए एक मोटर का उपयोग करता है, तार गिरने की क्रिया को पूरा करता है।
9जाली खींचने वाली गाड़ी जाली खींचने की क्रिया करने के लिए अपनी यात्रा सीमा के भीतर आगे-पीछे चलती है। इससे वेल्डिंग प्रतिरोध कम होता है और स्थान की बचत होती है।
10. स्वचालित झुकने अत्यधिक कुशल और निरंतर संचालन को सक्षम बनाता है. यह ऑफ़लाइन हस्तांतरण और माध्यमिक पोजिशनिंग की आवश्यकता को समाप्त करता है,स्वचालित प्रवाह प्राप्त करने के लिए पिछली प्रक्रिया के साथ निर्बाध रूप से कनेक्टयह मैन्युअल हैंडलिंग से जुड़े सुरक्षा जोखिमों से बचते हुए उत्पादन दक्षता में काफी सुधार करता है।
11. समाप्त वेल्डिंग के बाद, जाल स्टैकिंग इकाई पकड़ और जाल उठाने और गाड़ी पर स्टैक स्वचालित रूप से होगा. सर्वो मोटर नियंत्रण जाल उठाने. सर्वो मोटर नियंत्रण जाल बाहर ले जाने.

बाड़ जाल वेल्डिंग मशीन के फायदे

1बाड़ की लंबाई (बाड़ की ऊंचाई) को 1000-2500 मिमी तक मनमाने ढंग से समायोजित किया जा सकता है।
2तार की घुमाव को रोकने के लिए क्रॉस वायर फीडिंग सिस्टम में कंपन उपकरण जोड़ा जाता है।
3लाइन तार और क्रॉस तार की स्थिति सटीक है, जाल पैनल सपाट है, जाल छेद मानक है।
4टच स्क्रीन के माध्यम से क्रॉस वायर स्पेसिंग को समायोजित किया जाता है, एक ही जाल में विभिन्न जाल आकार सेट किए जा सकते हैं।

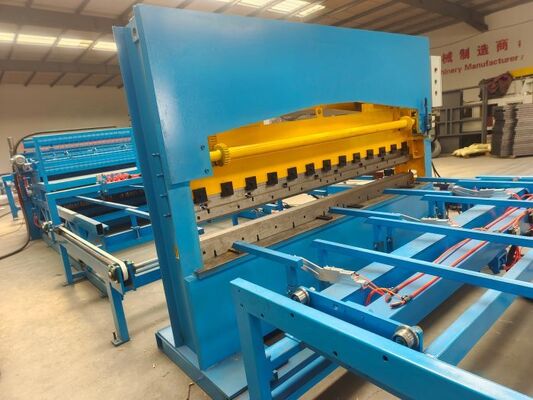

5समय बचाने के लिए झुकने वाली मशीन के ऊपरी और निचले मोड़ एक ही समय में चलते हैं।
6जब हमें विभिन्न तार व्यासों को वेल्ड करने की आवश्यकता होती है तो हम वेल्डिंग करंट को आसानी से समायोजित कर सकते हैं।
7लाइन वायर फीडिंग सिस्टम में एक हॉपर जोड़ा गया है, जो 1 टन तार रख सकता है।
8हम आउटपुट सेट कर सकते हैं और जाल उत्पादन समाप्त होने के बाद मशीन को स्वचालित रूप से रोक सकते हैं।
9तारों को खिलाया जाना, जाल वेल्डिंग, जाल झुकाना, जाल स्टैकिंग एक साथ चलना। उच्च उत्पादन दक्षता।

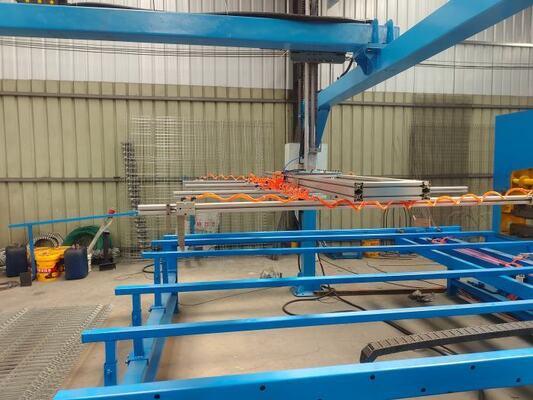

10रोबोट जाल स्टैकिंग प्रणाली जाल को सटीक और जल्दी से रख सकती है, जिससे श्रम लागत की बचत होती है।

बाड़ जाल वेल्डिंग मशीन के तकनीकी मापदंड



बाड़ जाल वेल्डिंग मशीन का अनुप्रयोग

गार्डरिल बाड़ जाल वेल्डिंग मशीन मुख्य रूप से राजमार्ग बाड़, उच्च गति रेल बाड़, नगरपालिका इंजीनियरिंग बाड़, हवाई अड्डे के निर्माण, आदि के लिए उपयोग किया जाता है।

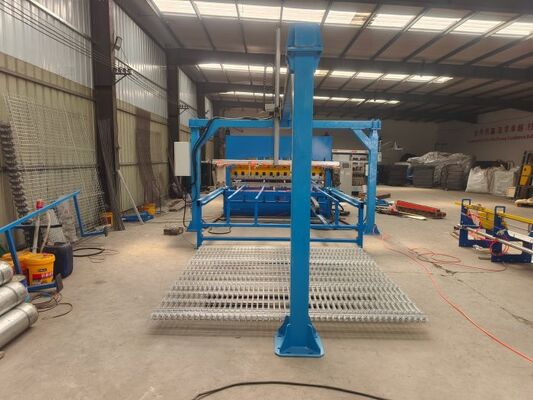

बाड़ जाल वेल्डिंग मशीन की तस्वीरें
