बाड़ का आकार 1530*2500 मिमी ऑटोमैटिक बेंड हाईवे गार्डरेल 3 डी बाड़ जाल वेल्डिंग मशीन

बाड़ का आकार 1530*2500 मिमी ऑटोमैटिक बेंड हाईवे गार्डरेल 3 डी बाड़ जाल वेल्डिंग मशीन

थ्रीडी बाड़ जाल वेल्डिंग मशीन का परिचय

बाड़ जाल वेल्डिंग मशीन हमारी कंपनी द्वारा विकसित एक नई, अत्यधिक स्वचालित तार जाल वेल्डिंग उपकरण है।इसमें हाल के वर्षों में परिष्कृत उन्नत इलेक्ट्रोमैकेनिकल नियंत्रण और प्रतिरोध वेल्डिंग तकनीक (फ्यूजन और स्पॉट वेल्डिंग सहित) शामिल है, और घरेलू बाजार की जरूरतों को पूरा करने के लिए अनुकूलित है। एक मॉड्यूलर संरचनात्मक डिजाइन के साथ, यह मशीन भविष्य के उन्नयन और कार्यात्मक संशोधनों को सुविधाजनक बनाती है,ग्राहकों की बदलती आवश्यकताओं के अनुकूल लचीलापन प्रदान करना.

बाड़ जाल वेल्डिंग मशीन मूल वेल्डिंग मशीन मुख्य शरीर को बरकरार रखता है. एक reciprocating जाल वेल्डिंग मशीन शरीर वेल्डिंग मशीन मुख्य शरीर के एक तरफ स्थापित है,और एक स्वचालित तार खिला मशीन दूसरी तरफ स्थापित हैएक स्वचालित सामग्री व्यवस्थित करने वाली मशीन को वेल्डिंग मशीन के मुख्य शरीर से दूर स्वचालित वायर फीडिंग मशीन की तरफ स्थिर रूप से स्थापित किया जाता है।तार पकड़ने की तंत्र, और तार व्यवस्था तंत्र, यह पारंपरिक मैनुअल तार व्यवस्था की जगह लेता है, जिससे वेल्डेड जाल मशीन की कार्य कुशलता में सुधार होता है।

इसकी संरचना के अनुसार इसे सात मुख्य खंडों में विभाजित किया गया हैः अनुदैर्ध्य तार हॉपर स्वचालित खिला, स्वचालित सामग्री व्यवस्था, मुख्य जाल वेल्डिंग मशीन,क्रॉसवेर वायर हॉपर ऑटोमैटिक ड्रॉपइसमें एक उपन्यास डिजाइन, एक मजबूत मशीन फ्रेम और उपयोगकर्ता के अनुकूल संचालन है।उच्च लागत-प्रभावशीलता प्रदान करना.

3 डी बाड़ जाल वेल्डिंग मशीन की विशेषताएं

1क्षैतिज तार हॉपर का स्वचालित रिक्त करना श्रम तीव्रता को बहुत कम करता है।

2. मशीन में क्षैतिज तार का पता लगाने का कार्य है. जब क्षैतिज तार वेल्डिंग स्थिति में नहीं गिरता है, तो मशीन स्वचालित रूप से बंद हो जाएगी;

3मोटर अनुदैर्ध्य और अनुप्रस्थ तारों के प्रतिच्छेदन के लिए लचीला वेल्डिंग दबाव प्रदान करता है।इसमें स्थिर वेल्डिंग है, कम छिड़काव, तेज वेल्डिंग गति, कम प्रारंभिक निवेश, संचालन और रखरखाव लागत और संयंत्र में कम शोर।

4मैकेनिकल रिसाइक्वेटिंग जाल ड्राइंग जाल उत्पादन के लिए कार्यशाला स्थान को बचाता है और जाल की आयामी सटीकता में सुधार करता है।

5क्षैतिज रिक्त होपर पूरे जाल आउटलेट दिशा में आगे बढ़ सकता है,जो उपकरण समायोजन के लिए संचालन स्थान प्रदान करता है और जाल विनिर्देश को बदलने पर समायोजन दक्षता में काफी सुधार करता है.

6विद्युत वितरण कैबिनेट नियंत्रण प्रक्रिया को अधिक सटीक बनाने के लिए पीएलसी प्रोग्राम करने योग्य नियंत्रण प्रणाली को अपनाता है।

7. स्वचालित फ़ीडिंग डिवाइस एक तंत्र है जो जाल पैनल उत्पादन के दौरान मैनुअल तार प्लेसमेंट की जगह लेता है। श्रमिक स्वचालित फ़ीडिंग प्लेटफॉर्म पर पूर्व-सिधा और कट तारों को रखते हैं।उपकरण, मोटर शक्ति द्वारा संचालित, फिर तारों को सामग्री वृद्धि हॉपर के भंडारण बिन में ले जाता है।

8. स्वचालित खिला प्रक्रिया के बाद, पूर्व-सिधा और कट तारों सामग्री वृद्धि हॉपर के भंडारण बिन में रखा जाता है।मोटर शक्ति से संचालित, तार गिरने और व्यवस्था कार्रवाई को प्राप्त करता है। गिरा तार स्वचालित रूप से सीमा शिकंजा में गिर जाते हैं, जिससे श्रम की बचत होती है।

9मेष पैनल बनाने के लिए मुख्य घटक के रूप में, मुख्य वेल्डिंग मशीन उच्च चालकता वाले क्रोम-ज़िरकोनियम-कॉपर ब्लॉक का उपयोग करती है, जो उत्कृष्ट पहनने के प्रतिरोध प्रदान करती है।

10पी.एल.सी. द्वारा नियंत्रित, अनुप्रस्थ तार हॉपर तार-पकड़ने वाली डिस्क के घूर्णन को चलाने के लिए एक मोटर का उपयोग करता है, तार गिरने की क्रिया को पूरा करता है।

11जाली खींचने वाली गाड़ी जाली खींचने की क्रिया करने के लिए अपनी यात्रा सीमा के भीतर आगे-पीछे चलती है। इससे वेल्डिंग प्रतिरोध कम होता है और स्थान की बचत होती है।

12. स्वचालित झुकने अत्यधिक कुशल और निरंतर संचालन को सक्षम बनाता है. यह ऑफ़लाइन हस्तांतरण और माध्यमिक पोजिशनिंग की आवश्यकता को समाप्त करता है,स्वचालित प्रवाह प्राप्त करने के लिए पिछली प्रक्रिया के साथ निर्बाध रूप से कनेक्टयह मैन्युअल हैंडलिंग से जुड़े सुरक्षा जोखिमों से बचते हुए उत्पादन दक्षता में काफी सुधार करता है।

13. 3 डी बाड़ जाल वेल्डिंग मशीन मेष स्टैकिंग हैंडलिंग को अपनाती है जिससे श्रमिकों की आवश्यक संख्या और श्रम तीव्रता दोनों को बहुत कम किया जाता है।

3 डी बाड़ जाल वेल्डिंग मशीन के तकनीकी मापदंड

3 डी बाड़ जाल वेल्डिंग मशीन का अनुप्रयोग

गार्डरिल बाड़ जाल वेल्डिंग मशीन मुख्य रूप से राजमार्ग बाड़, उच्च गति रेल बाड़, नगरपालिका इंजीनियरिंग बाड़, हवाई अड्डे के निर्माण, आदि के लिए उपयोग किया जाता है।

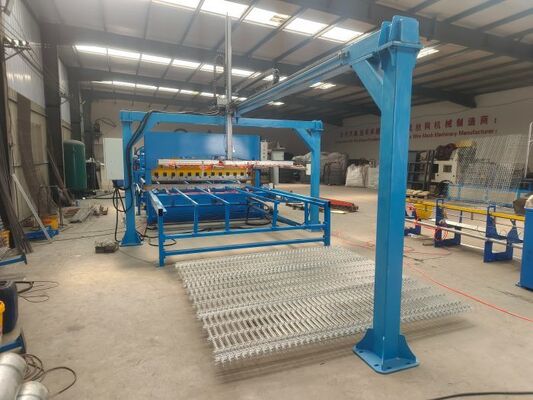

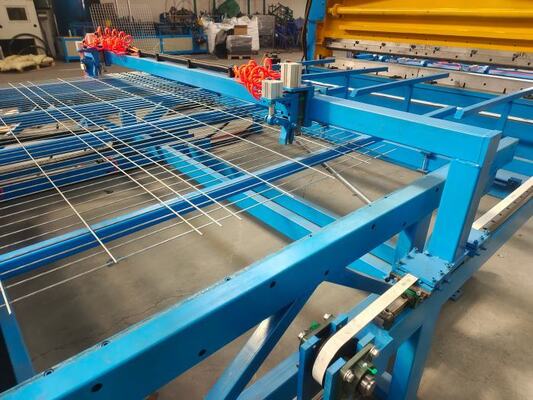

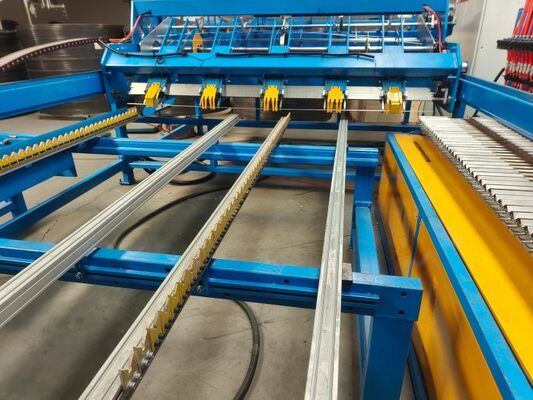

3 डी बाड़ जाल वेल्डिंग मशीन की तस्वीरें
