बाड़ ऊंचाई 1530 मिमी जाल आकार 50x200 मिमी बाड़ जाल वेल्डिंग उत्पादन लाइन

बाड़ की ऊंचाई 1530 मिमी जाली का आकार 50x200 मिमी बाड़ जाली वेल्डिंग उत्पादन लाइन

बाड़ जाली वेल्डिंग उत्पादन लाइन का परिचय

यह 3डी बाड़ जाली वेल्डिंग मशीन उत्पादन लाइन चीनी तकनीकी टीम और यूरोपीय इंजीनियरों द्वारा ग्राहकों के उपयोग के अनुभव के साथ मिलकर विकसित और उत्पादित की गई है। पूरी उत्पादन लाइन बहुत उन्नत है और प्रत्येक प्रणाली में काफी सुधार किया गया है।

बाड़ जाली वेल्डिंग उत्पादन लाइन की विशेषताएं

स्वचालित अनुदैर्ध्य तार फीडिंग इकाई

1. अनुदैर्ध्य तार भंडारण उपकरण, 1T तार क्षमता।
2. सर्वो मोटर सिंक्रोनस बेल्ट द्वारा लाइन वायर फीडर को जोड़ती है, सटीक फीडिंग की गारंटी देती है।
3. 21 सेकंड में 61 लाइन तार फीड किए जा सकते हैं।
4. सर्वो मोटर लाइन तार को धक्का देने को नियंत्रित करती है।

स्वचालित क्रॉस तार फीडिंग इकाई

1. क्रॉस तार भंडारण उपकरण, 1T तार क्षमता।
2. स्टेप मोटर क्रॉस तार गिरने को नियंत्रित करती है।
3. विशेष रूप से डिज़ाइन किया गया क्रॉस तार फीडर, क्रॉस तार गिरने पर क्रॉस तार को सीधा रखने की गारंटी देता है।

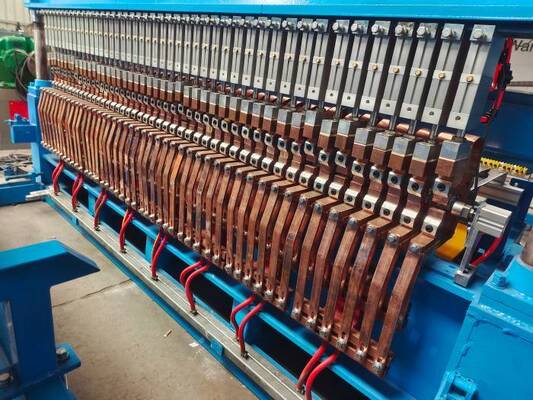

मुख्य जाली वेल्डिंग मशीन

1. एयरटैक (ताइवान चीन) ब्रांड एयर सिलेंडर नियंत्रण वेल्डिंग।
2. ऊपरी इलेक्ट्रोड बेस और निचला इलेक्ट्रोड बेस तांबे में एकीकृत रूप से ढाले जाते हैं, पानी ठंडा करने का प्रकार।
3. वेल्डिंग इलेक्ट्रोड: 30*30*30 मिमी, 6 तरफ उपयोग।
4. कास्ट टाइप वाटर कूलिंग वेल्डिंग ट्रांसफार्मर।

जाली खींचने वाली कार

1. नंबर 1 जाली खींचने वाली कार जाली खींचने को नियंत्रित करती है।
2. नंबर 2 जाली खींचने वाली कार स्वचालित बेंडिंग मशीन में जाली फीडिंग को नियंत्रित करती है।
3. सर्वो मोटर सिंक्रोनस बेल्ट द्वारा जाली खींचने वाली कार को जोड़ती है, सटीक खींचने की गारंटी देती है।

बेंडिंग मशीन

1. सर्वो मोटर जाली मोड़ने को नियंत्रित करती है, गति हाइड्रोलिक मोड़ने की तुलना में बहुत तेज है।
2. इन्वर्टर नियंत्रण।
3. मोड़ने की गति: प्रति बार 4 सेकंड।
4. मोड़ने का मोल्ड W14Cr4VMnRE सामग्री का है।

जाली स्टैकिंग इकाई

1. वेल्डिंग समाप्त होने के बाद, जाली स्टैकिंग इकाई जाली को पकड़ेगी और उठाएगी और स्वचालित रूप से कार्ट पर ढेर कर देगी।
2. सर्वो मोटर जाली उठाने को नियंत्रित करती है।
3. सर्वो मोटर जाली को बाहर ले जाने को नियंत्रित करती है।

बाड़ जाली वेल्डिंग उत्पादन लाइन के लाभ

1. जाली की लंबाई (बाड़ की ऊंचाई) को 75-2500 मिमी तक मनमाने ढंग से समायोजित किया जा सकता है।
2. तार को उलझने से रोकने के लिए क्रॉस तार फीडिंग सिस्टम में कंपन उपकरण जोड़ा गया है।
3. लाइन तार और क्रॉस तार सटीक स्थिति में हैं, जाली पैनल सपाट है, जाली का छेद मानक है।
4. टच स्क्रीन के माध्यम से क्रॉस तार की दूरी समायोजित की जाती है, एक ही जाली में विभिन्न जाली आकारों को सेट किया जा सकता है।
5. बेंडिंग मशीन के ऊपरी और निचले डाई एक साथ चलते हैं जिससे समय की बचत होती है।
6. जब हमें विभिन्न तार व्यास वेल्ड करने की आवश्यकता होती है तो हम वेल्डिंग करंट को आसानी से समायोजित कर सकते हैं।
7. लाइन तार फीडिंग सिस्टम में एक हॉपर जोड़ा गया है, जिसमें 1 टन तार रखा जा सकता है।
8. हम आउटपुट सेट कर सकते हैं और जाली उत्पादन समाप्त होने के बाद मशीन को स्वचालित रूप से रोक सकते हैं।
9. तार फीडिंग, जाली वेल्डिंग, जाली मोड़ने, जाली स्टैकिंग एक साथ चलती हैं। उच्च उत्पादन दक्षता।
10. रोबोट जाली स्टैकिंग सिस्टम जाली को सटीक और तेज़ी से रख सकता है, जिससे श्रम लागत की बचत होती है।

बाड़ जाली वेल्डिंग उत्पादन लाइन के तकनीकी पैरामीटर

बाड़ जाली का अनुप्रयोग

बाड़ जाली का उपयोग मुख्य रूप से मुर्गियों, बत्तखों, हंसों, खरगोशों को खिलाने, चिड़ियाघर की बाड़, मशीनरी और उपकरण सुरक्षा, राजमार्ग गार्डरेल, खेल बाड़, सड़क हरी पट्टी सुरक्षा, भंडारण, सुरक्षा और सुदृढीकरण सामग्री, खेल मैदानों की बाड़ लगाने, पार्कों में किया जाता है।

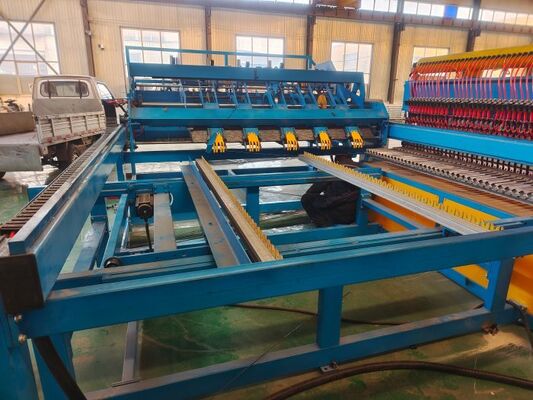

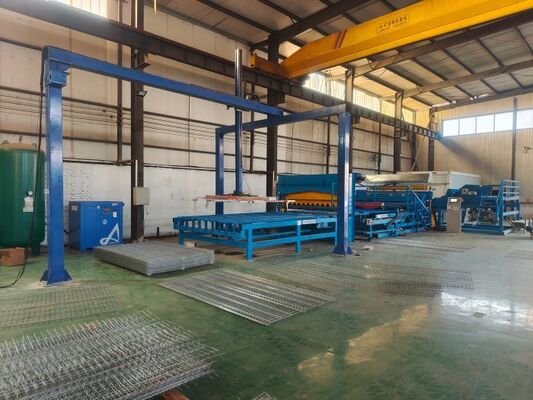

बाड़ जाली वेल्डिंग उत्पादन लाइन की तस्वीरें
