एपर्चर साइज़ 50x200mm बाड़ की ऊंचाई 2.5m बाड़ मेश वेल्डिंग मशीन

एपर्चर आकार 50x200 मिमी बाड़ ऊंचाई 2.5m बाड़ जाल वेल्डिंग मशीन

बाड़ जाल वेल्डिंग मशीन का परिचयः

इस बाड़ जाल वेल्डिंग मशीन को चीनी तकनीकी टीम और यूरोपीय इंजीनियरों द्वारा ग्राहकों के उपयोग के अनुभव के साथ संयुक्त रूप से विकसित और निर्मित किया गया है।पूरी उत्पादन लाइन बहुत उन्नत है और प्रत्येक प्रणाली में काफी सुधार किया गया है.

लाइन तार खिला प्रणाली बहुत सटीक है, और लंबाई रेंज 75-2500 मिमी हो सकता है, खींच जाल प्रणाली, जाल परिवहन प्रणाली और जाल झुकने प्रणाली विभिन्न servo मोटर्स द्वारा नियंत्रित कर रहे हैं,यह उत्पादन की गति में काफी सुधार कर सकता है.

झुकने की प्रणाली उच्च गति झुकने की मशीन को अपनाती है, और उच्च दक्षता वाले उत्पादन के लिए ऊपरी और निचले मोल्ड एक ही समय में चलते हैं।

जाल स्टैकिंग प्रणाली बुद्धिमान रोबोट स्टैकिंग प्रणाली को अपनाती है। इसका लाभ यह है कि यह सटीक और जल्दी से जाल को क्रम में रख सकता है, श्रम को कम कर सकता है और लागत बचा सकता है।

 बाड़ जाल वेल्डिंग मशीन के फायदेः

1जाल की लंबाई (बाड़ की ऊंचाई) को 1000-2500 मिमी तक मनमाने ढंग से समायोजित किया जा सकता है।
2तार की घुमाव को रोकने के लिए क्रॉस वायर फीडिंग सिस्टम में कंपन उपकरण जोड़ा जाता है।
3लाइन तार और क्रॉस तार की स्थिति सटीक है, जाल पैनल सपाट है, जाल छेद मानक है।
4टच स्क्रीन के माध्यम से क्रॉस वायर स्पेसिंग को समायोजित किया जाता है, एक ही जाल में विभिन्न जाल आकार सेट किए जा सकते हैं।
5समय बचाने के लिए झुकने वाली मशीन के ऊपरी और निचले मोड़ एक ही समय में चलते हैं।
6जब हमें विभिन्न तार व्यासों को वेल्ड करने की आवश्यकता होती है तो हम वेल्डिंग करंट को आसानी से समायोजित कर सकते हैं।
7हम आउटपुट सेट कर सकते हैं और जाल उत्पादन समाप्त होने के बाद मशीन को स्वचालित रूप से रोक सकते हैं।
8तारों को खिलाया जाना, जाल वेल्डिंग, जाल झुकाना, जाल स्टैकिंग एक साथ चलना। उच्च उत्पादन दक्षता।
9रोबोट जाल स्टैकिंग प्रणाली जाल को सटीक और जल्दी से रख सकती है, जिससे श्रम लागत की बचत होती है।

बाड़ जाल वेल्डिंग मशीन का विवरणः

1अनुदैर्ध्य तार खिला प्रणाली एक नया डिजाइन है, जो अनुदैर्ध्य तारों को जल्दी और सटीक रूप से, विफलता के मामले में स्वचालित अलार्म रख सकता है। पूर्व-लोडिंग हॉपर के साथ अनुदैर्ध्य तार।जो 1500 किलो के तारों को लोड कर सकता है.

2यह अनुदैर्ध्य तार धक्का उपकरण विशेष रूप से अनुदैर्ध्य तार को निर्दिष्ट स्थिति तक सटीक रूप से पहुंचने के लिए बनाया गया है और यह सुनिश्चित करता है कि ग्रिड मानक में कोई त्रुटि न हो।

3वेल्डिंग ट्रांसफार्मर और इलेक्ट्रोड के बीच कनेक्शन नरम तांबे की पत्ती के बजाय तांबे के ब्लॉक का उपयोग करता है, जिसमें बेहतर गुणवत्ता और प्रवाहकीय प्रभाव होता है।

4इलेक्ट्रोड और तांबे का आधार सभी उच्च क्रोमियम तांबे (CuCrZr) से बने हैं, जो पहनने के प्रतिरोध और उच्च तापमान प्रतिरोध के साथ एक विशेष मिश्र धातु सामग्री है।इलेक्ट्रोड के सेवा जीवन में वृद्धि.

5. जाली खींच बार-बार के अनुसार ग्रिड से बाहर वेल्डेड क्रॉस तार खींचने के लिए है कार्यक्रम द्वारा निर्धारित मापदंडों, और जाली की लंबाई के अनुसार, यह जाली खींच बार-बार महसूस कर सकते हैं, ताकि पूरे जाली पूरी तरह से बाहर खींचा जाता है।जाल खींच बार-बार डिवाइस एक जाल खींच नीचे फ्रेम से बना है, एक चल जाली खींचने फ्रेम, एक जाली खींचने गाड़ी, और समर्थन ट्यूब. तार जाली आधार फ्रेम के दो पक्ष चल जाली तार जाली फ्रेम गाइड रेल हैं,यह मुख्य कंप्यूटर से 600 मिमी दूर ले जाया जा सकता है, जो रखरखाव और संचालन के लिए सुविधाजनक है। जाल खींचने वाले फ्रेम की चलती शक्ति 50 मिमी के व्यास के साथ एक मानक सिलेंडर है।चल खींचने फ्रेम दो पक्ष वेल्डिंग फ्रेम और एक मध्य समर्थन से बना हैवेल्डिंग वेल्डिंग मशीन के साथ कनेक्शन पर दो सेट वायवीय लॉक हुक लगाए जाते हैं ताकि काम के दौरान जाल खींचने वाले फ्रेम की स्थिति की सटीकता सुनिश्चित की जा सके।दो सिलेंडर 40 मिमी के छेद के साथऑपरेटर की सुरक्षा बढ़ाने के लिए मोबाइल फ्रेम और निचले फ्रेम के बीच कनेक्शन पर मैकेनिकल एंटी-लॉकिंग डिवाइस का एक सेट है।6 सेट वायवीय जाल खींचने हुक के साथ सुसज्जित, एक सेट जेब pickpocket बीम उठाने की शक्ति डिवाइस, पिकिंग मैनुअल बल सिलेंडर के साथ एक पतली व्यास 25 मिमी, जेब pickpocket उठाने की शक्ति 1 सिलेंडर व्यास है।

6इस पुश मेष यंत्र का प्रयोग मेष पैनल को झुकने वाली मशीन के नीचे धकेलने के लिए किया जाता है।

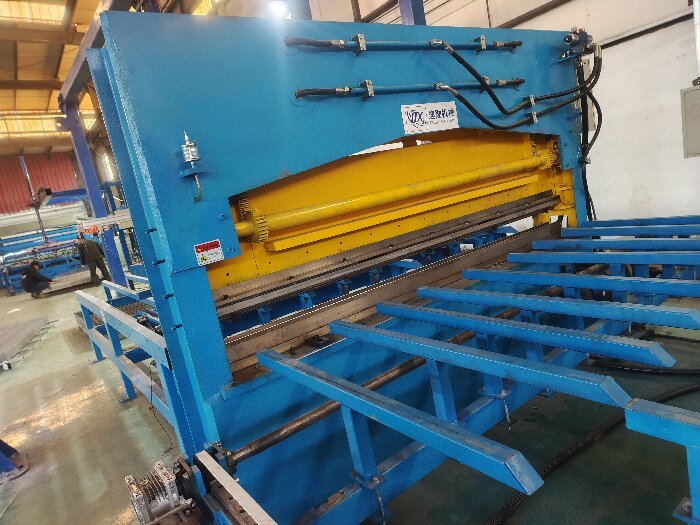

7.यह झुकने वाली मशीन ऑनलाइन झुकने वाली जाल पैनल स्वचालित, श्रम की बचत और उच्च दक्षता प्रदान कर सकती है।

8.झुकने के बाद 3D बाड़ पैनल को खींचने वाली जाल डिवाइस बाहर खींचें।

9.रोबोट मेष स्टैकिंग डिवाइस 3 डी बाड़ मेष को सटीक रूप से व्यवस्थित रूप से स्टैक कर सकता है, पैकेजिंग को सुविधाजनक बना सकता है और श्रम लागत को कम कर सकता है। यह मेष स्टैकिंग की ऊंचाई को बुद्धिमानी से समायोजित कर सकता है।

10.स्टेपर मोटर डिस्क प्रकार के उपकरण को स्वचालित रूप से क्रॉस वायर ड्रॉप करने के लिए चलाता है। स्टोर क्रॉस वायर डिवाइस में अधिक क्षमता है अधिकतम 1.5 टन तार लोड कर सकती है।क्रॉस वायर हॉपर एक फीडिंग डिवाइस है जो वेल्डिंग आवश्यकताओं के अनुसार मुख्य वेल्डिंग मशीन के वेल्डिंग इलेक्ट्रोड की स्थिति में निश्चित लंबाई वाले स्टील की सलाखों को सीधा और काटता हैइस हॉपर की सबसे बड़ी विशेषता यह है कि यह एक क्रॉस वायर स्टोरेज साइलो और एक ऑटोमैटिक फीडिंग डिवाइस से लैस है।जो मैन्युअल फीडिंग और द्वितीयक सामग्री को कम करता है और उत्पादन दक्षता में सुधार करता है.

11यह हॉपर प्लेटफ़ॉर्म सीढ़ी, भंडारण डिब्बे और गिरने वाली हॉपर से बना है, जो सर्कुलेशन जाली खींचने वाले फ्रेम पर स्थापित है।आसान संचालन के लिए हॉपर प्लेटफॉर्म के दोनों ओर सीढ़ियां हैंभंडारण कंटेनर चुंबकीय मोटर चालित रोलर्स के एक सेट से लैस है। रोटेशन के दौरान, स्टील की छड़ें रोलर्स पर अवशोषित होती हैं और रिक्त और भंडारण कंटेनर में भेजी जाती हैं।सामग्री भंडारण बिन एक स्थिति का पता लगाने स्विच के साथ सुसज्जित है सामग्री तैयार की मात्रा के अनुसार अतिरिक्त सामग्री की जरूरत है या नहीं को नियंत्रित करने के लिए. गिरने वाले हॉपर तार को सटीक रूप से पकड़ने के लिए एक डिस्क के आकार के शीव का उपयोग करता है, और वेल्डिंग आवश्यकताओं के अनुसार एक-एक करके प्रत्येक क्रॉस वायर को धक्का देने वाली स्थिति में समान रूप से खिलाता है।तार पकड़ की शक्ति एक 13 है.5 एन.एम. स्टेपर मोटर.

12. बाड़ जाल वेल्डिंग मशीन स्वतंत्र मुख्य नियंत्रण कैबिनेट और ऑपरेशन कंसोल से लैस है। पीएलसी प्रोग्राम करने योग्य नियंत्रण प्रणाली, टच स्क्रीन ऑपरेशन इंटरफ़ेस का उपयोग करें। आसान संचालन।

बाड़ जाल वेल्डिंग मशीन के तकनीकी मापदंडः

बाड़ जाल वेल्डिंग मशीन के अनुप्रयोगः

बाड़ के जाल का उपयोग की एक विस्तृत श्रृंखला है। इसके प्रकार और विनिर्देशों के आधार पर, इसका उपयोग निम्नलिखित स्थितियों में किया जा सकता हैः
1. परिवहन क्षेत्र जैसे सड़कें, रेलवे, पुल और एक्सप्रेसवेः इन क्षेत्रों में, सुरक्षा और अलगाव में सुरक्षा की भूमिका निभाते हुए, दुर्घटनाओं को प्रभावी ढंग से रोकते हैं। उदाहरण के लिए,एक्सप्रेसवे पर गार्डरील्स वाहनों को नियंत्रण खोने और सड़क से भागने से रोक सकते हैंपैदल चलने वालों की सुरक्षा सुनिश्चित करना।
2निर्माण स्थल, विशेष रूप से नींव के गड्ढे के आसपासः निर्माण स्थल पर, निर्माण के दौरान आकस्मिक जोखिमों को रोकने के लिए सुरक्षा उपायों के रूप में गार्डरिल का उपयोग किया जाता है।नींव के गड्ढे के चारों ओर की रेलिंगों से श्रमिकों को गिरने से रोका जा सकता है और निर्माण स्थल को अलग भी किया जा सकता है ताकि अनधिकृत कर्मियों को प्रवेश करने से रोका जा सके.
3. सार्वजनिक स्थान जैसे कि पार्क, समुदाय और स्कूलः पर्यावरण को अलग करने और सुशोभित करने और पैदल यात्रियों और वाहनों के लिए मार्गों को विनियमित करने के लिए गार्डरील नेट का उपयोग किया जा सकता है। उदाहरण के लिए,फूलों के बगीचों और घास के मैदानों को अलग करने के लिए बागवानी के जाल का उपयोग किया जा सकता है, एक बाधा के रूप में और एक सौंदर्यीकरण के साधन के रूप में कार्य करता है।
4कारखानों, गोदामों, पार्किंग स्थलों और अन्य स्थानों मेंः सुरक्षा रेल का उपयोग उपकरण और सुविधाओं की सुरक्षा और सुरक्षा के लिए किया जा सकता है। उदाहरण के लिए,गोदाम की अलगाव बाड़ का उपयोग कार्यशाला के गोदाम के अंदर और बाजार के स्टॉल के बीच अलगाव के लिए किया जा सकता है.
5खेल स्थलों जैसे कि स्टेडियम, बास्केटबॉल कोर्ट और फुटबॉल मैदानः बास्केटबॉल कोर्ट गार्डरेल नेट में एंटी-एजिंग, संक्षारण प्रतिरोध, सपाट सतह,और बाहरी बल के प्रभाव के कारण विरूपण के लिए कम प्रवण हैइसका व्यापक रूप से स्टेडियमों, बास्केटबॉल कोर्टों और फुटबॉल मैदानों आदि में उपयोग किया जाता है।
6पशुपालन फार्म: पशुओं को बचाने और उनकी निगरानी करने में पशुओं के लिए घोंसले का जाल बहुत प्रभावी भूमिका निभा सकता है।

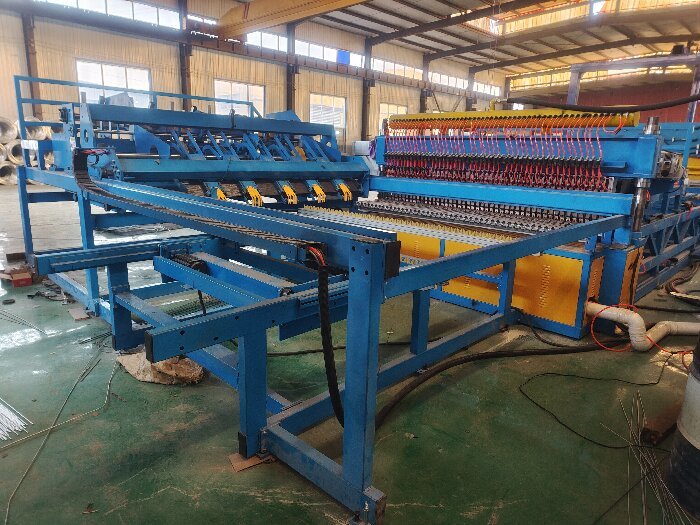

बाड़ जाल वेल्डिंग मशीन की तस्वीरेंः
