24 पीस इलेक्ट्रोड मेश साइज़ 100*100mm रीइन्फोर्स्ड स्टील बार मेश वेल्डिंग मशीन

24 पीसी इलेक्ट्रोड जाल आकार 100*100 मिमी प्रबलित स्टील बार जाल वेल्डिंग मशीन

प्रबलित स्टील बार मेष वेल्डिंग मशीन का परिचय

स्टील बार जाल वेल्डिंग मशीन स्वचालित रूप से निर्माण के लिए जाल में स्टील के तार वेल्ड करता है। पीएलसी द्वारा नियंत्रित,यह सटीक clamps और विद्युत धारा और दबाव का उपयोग कर तार चौराहे वेल्ड. यह मशीन लगातार खींचती है और कुशल उत्पादन के लिए जाल काटती है। इसमें उच्च वेल्डिंग गति, सटीक आकार, ऊर्जा-बचत संचालन और आसान टच स्क्रीन नियंत्रण है,स्थिर प्रदर्शन के लिए सर्वो मोटर्स और वायु सिलेंडरों द्वारा समर्थित.

प्रबलित स्टील बार मेष वेल्डिंग मशीन की विशेषताएं

1नए डिजाइन से उत्पादन में 20% की वृद्धि, हवा के उपयोग में 30% की कमी, सिलेंडर में 60% की कमी, 570 किलोग्राम का दबाव, 50% बिजली की बचत और वाल्व कनेक्शन को सरल बनाया गया है।

2विशेष इस्पात ट्यूब आसान लाइन तार खिला सक्षम बनाता है; सर्वो मोटर आगे तार भेजता है; एसएमसी सिलेंडर ऑटो क्लैंप; स्लॉट सुरंगों इलेक्ट्रोड की रक्षा के लिए उठाने।

31. 1 टी क्षमता के क्रॉस वायर फीडर में बल्क फीडिंग के लिए मोटर और रिड्यूसर का उपयोग किया जाता है; सर्वो मोटर बड़े टोक़ के साथ सटीक, स्थिर तार गिरने को सुनिश्चित करता है।

4जाली खींचने के लिए सर्वो मोटर के साथ रेड्यूसर द्वारा संचालित किया जाता है, एसएमसी सिलेंडर हुक लिफ्ट को नियंत्रित करते हैं, और पीएलसी टच स्क्रीन के माध्यम से तार दूरी को समायोजित करता है।

5पीएलसी नियंत्रण प्रणाली पूरी मशीन के सटीक, स्वचालित संचालन को सुनिश्चित करती है, जिससे पैरामीटर सेटिंग, वास्तविक समय की निगरानी और स्थिर प्रदर्शन की अनुमति मिलती है।

6. वेफ्ट वायर हॉपर: स्टेपर मोटर डिस्क प्रकार के उपकरण को स्वचालित रूप से तारों को छोड़ने के लिए चलाता है, और हॉपर में 1.5 टन तक के तारों को स्टोर करने की बड़ी क्षमता होती है।जब हॉपर में कोई क्रॉस वायर नहीं है, उपकरण स्वचालित रूप से चलना बंद कर देगा।

7. अनुदैर्ध्य तार फ़ीडिंग तंत्र भेजनेः सर्वो मोटर वेल्डिंग स्थिति में तार भेजने के लिए वायवीय संपीड़न तार फ़ीडिंग डिवाइस ड्राइव करने के लिए ग्रह reducer के साथ सुसज्जित है।उपकरण स्वचालित रूप से वेल्डिंग कर रहा है.

8जाली खींचने की तंत्र: प्लैनेटरी रिड्यूसर को सपोर्ट करने वाली सर्वो मोटर सिस्टम की स्थिरता और वेल्डेड जाली के मानक आकार को सुनिश्चित करने के लिए वायवीय क्लैंपिंग जाली खींचने वाली डिवाइस को चलाती है।स्वचालित प्रतिवर्ती जाल ड्राइंग लम्बा आकार जाल के उत्पादन का एहसास कर सकते हैं.

9पानी से ठंडा वेल्डिंग इलेक्ट्रोड और एक नए प्रकार के विशेष पानी-कूलिंग ट्रांसफार्मर वेल्डिंग जाल को एपॉक्सी राल के साथ अपनाया जाता है,जो पारंपरिक ट्रांसफार्मर की तुलना में आकार में छोटा और सुरक्षा और विश्वसनीयता में अधिक है.

10निम्न वोल्टेज वाले विद्युत उपकरण कुशल और स्थिर संचालन सुनिश्चित करने के लिए प्रसिद्ध ब्रांड श्नाइडर से बने होते हैं।

11. यदि हॉपर डिवाइस में कोई क्रॉस वायर्स नहीं हैं तो मशीन स्वचालित रूप से काम करना बंद कर देगी।

12. जब मशीन में खराबी होती है, तो पीएलसी अलार्म करेगा, जो मशीन को समायोजित करने के लिए सुविधाजनक है।

13. क्रॉस वायर स्पेस समायोजन पीएलसी माइक्रो कंप्यूटर नियंत्रण को अपनाता है, टच स्क्रीन पर सेट किया गया है।

14. जाली खींचने की प्रणाली स्वचालित रूप से चक्र में गणना की जाती है. कोई मैनुअल सेटिंग की आवश्यकता नहीं है. जाली खींचने कार जाली खींचने समाप्त करने के बाद स्वचालित रूप से मूल पर वापस जा सकते हैं.

प्रबलित स्टील बार मेष वेल्डिंग मशीन के फायदे

1कुशल और तेज: स्वचालित वेल्डिंग उत्पादन दक्षता में सुधार करती है और श्रम लागत को कम करती है।
2स्थिर वेल्डिंग गुणवत्ताः मजबूत वेल्ड और समान कनेक्शन जाल की ताकत और स्थायित्व सुनिश्चित करते हैं।
3सटीक नियंत्रण: एक पीएलसी प्रणाली उच्च परिशुद्धता वेल्डिंग और आयामी नियंत्रण के लिए वेल्डिंग मापदंडों को समायोजित करती है।
4ऊर्जा-बचत और पर्यावरण के अनुकूल: एक तर्कसंगत डिजाइन ऊर्जा और गैस की खपत को कम करता है, जिसके परिणामस्वरूप अधिक किफायती संचालन होता है।
5आसान संचालनः टचस्क्रीन नियंत्रण इंटरफ़ेस उत्पादन की स्थिति की आसान स्थापना और निगरानी की अनुमति देता है।
6अनुप्रयोगों की विस्तृत श्रृंखलाः विभिन्न परियोजना आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के रेबर विनिर्देशों का समर्थन करता है।
7कॉम्पैक्ट संरचनाः कारखाने की जगह बचाता है और स्थापना और रखरखाव को सुविधाजनक बनाता है।

प्रबलित स्टील बार मेष वेल्डिंग मशीन के तकनीकी मापदंड

प्रबलित स्टील बार मेष वेल्डिंग मशीन अनुप्रयोग

प्रबलित जाल का उपयोग मुख्य रूप से राजमार्गों, रेलवे और हवाई अड्डे के रनवे जैसे बुनियादी ढांचे के निर्माण में किया जाता है। यह दरारों के गठन को कम करते हुए सड़क की स्थिरता और स्थायित्व को बढ़ाता है।

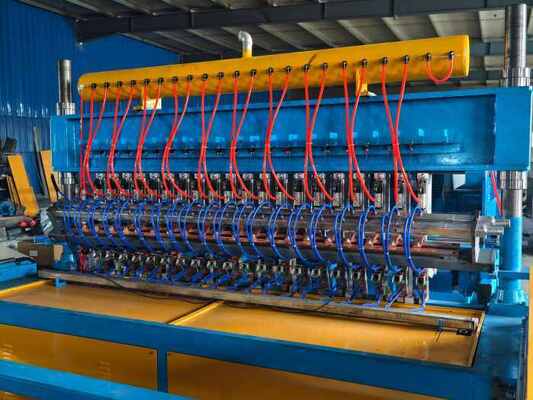

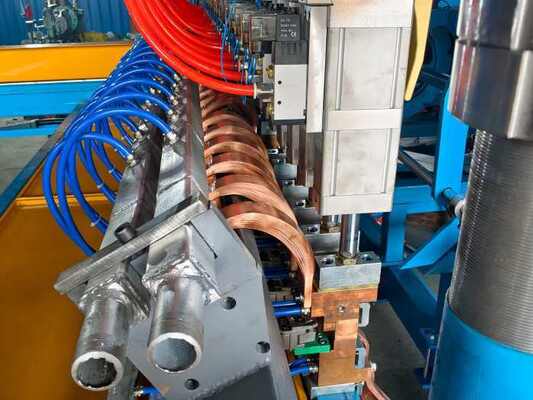

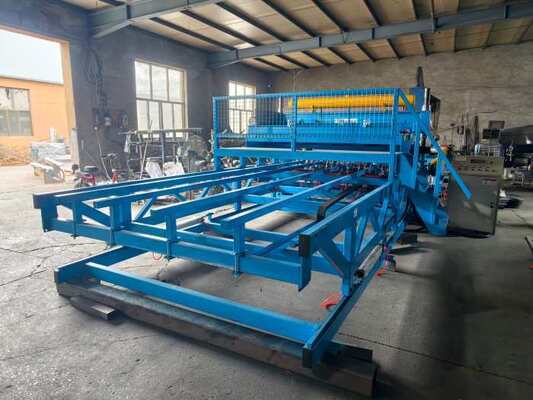

प्रबलित स्टील बार मेष वेल्डिंग मशीन फोटो
