5-12 मिमी प्रबलित जाल वेल्डिंग मशीन / बीआरसी कंक्रीट प्रबलित जाल पैनल वेल्डिंग मशीन

5-12 मिमी प्रबलित जाल वेल्डिंग मशीन / बीआरसी कंक्रीट प्रबलित जाल पैनल वेल्डिंग मशीन

5-12 मिमी रेनफोर्सिंग मेष वेल्डिंग मशीन / बीआरसी कंक्रीट रेनफोर्सिंग मेष पैनल वेल्डिंग मशीन का परिचय

तार जाल वेल्डिंग मशीन स्वचालित रूप से निर्माण के लिए जाल में स्टील के तार वेल्ड करता है। पीएलसी द्वारा नियंत्रित,यह सटीक clamps और विद्युत धारा और दबाव का उपयोग कर तार चौराहे वेल्ड. यह मशीन लगातार खींचती है और कुशल उत्पादन के लिए जाल काटती है। इसमें उच्च वेल्डिंग गति, सटीक आकार, ऊर्जा-बचत संचालन और आसान टच स्क्रीन नियंत्रण है,स्थिर प्रदर्शन के लिए सर्वो मोटर्स और वायु सिलेंडरों द्वारा समर्थित.

5-12 मिमी प्रबलित जाल वेल्डिंग मशीन / बीआरसी कंक्रीट प्रबलित जाल पैनल वेल्डिंग मशीन की विशेषताएं

1नए डिजाइन से उत्पादन में 20% की वृद्धि, हवा के उपयोग में 30% की कमी, सिलेंडर में 60% की कमी, 570 किलोग्राम का दबाव, 50% बिजली की बचत और वाल्व कनेक्शन को सरल बनाया गया है।

2विशेष इस्पात ट्यूब आसान लाइन तार खिला सक्षम बनाता है; सर्वो आगे तार भेजता है; एसएमसी सिलेंडर ऑटो क्लैंप; स्लॉट सुरंगों इलेक्ट्रोड की रक्षा के लिए उठाने।

31. 1 टी क्षमता के क्रॉस वायर फीडर में बल्क फीडिंग के लिए मोटर और रिड्यूसर का उपयोग किया जाता है; सर्वो मोटर बड़े टोक़ के साथ सटीक, स्थिर तार गिरने को सुनिश्चित करता है।

4जाली खींचने के लिए सर्वो मोटर के साथ रेड्यूसर द्वारा संचालित किया जाता है, एसएमसी सिलेंडर हुक लिफ्ट को नियंत्रित करते हैं, और पीएलसी टच स्क्रीन के माध्यम से तार दूरी को समायोजित करता है।

5पीएलसी नियंत्रण प्रणाली पूरी मशीन के सटीक, स्वचालित संचालन को सुनिश्चित करती है, जिससे पैरामीटर सेटिंग, वास्तविक समय की निगरानी और स्थिर प्रदर्शन की अनुमति मिलती है।

6कुशल और तेज: स्वचालित वेल्डिंग उत्पादन दक्षता में सुधार करती है और श्रम लागत को कम करती है।
7स्थिर वेल्डिंग गुणवत्ताः मजबूत वेल्ड और समान कनेक्शन जाल की ताकत और स्थायित्व सुनिश्चित करते हैं।
8सटीक नियंत्रण: एक पीएलसी प्रणाली उच्च परिशुद्धता वेल्डिंग और आयामी नियंत्रण के लिए वेल्डिंग मापदंडों को समायोजित करती है।
9ऊर्जा-बचत और पर्यावरण के अनुकूल: एक तर्कसंगत डिजाइन ऊर्जा और गैस की खपत को कम करता है, जिसके परिणामस्वरूप अधिक किफायती संचालन होता है।
10आसान संचालनः टचस्क्रीन नियंत्रण इंटरफ़ेस उत्पादन की स्थिति की आसान स्थापना और निगरानी की अनुमति देता है।
11अनुप्रयोगों की विस्तृत श्रृंखलाः विभिन्न परियोजना आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के रेबर विनिर्देशों का समर्थन करता है।

5-12 मिमी प्रबलित जाल वेल्डिंग मशीन / बीआरसी कंक्रीट प्रबलित जाल पैनल वेल्डिंग मशीन के फायदे

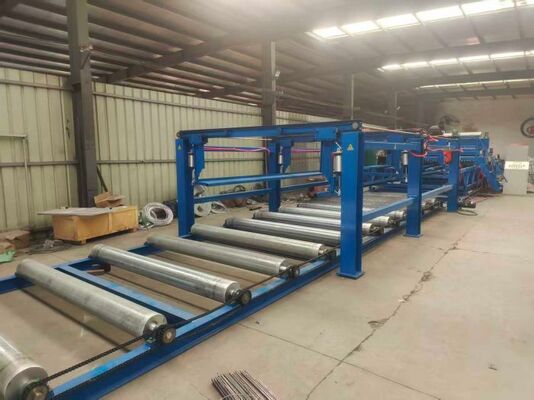

1. खिंचाव जाल उपकरण

यह कार्यक्रम द्वारा निर्धारित मापदंडों के अनुसार जाल से बाहर वेल्डेड क्रॉस तार खींचने के लिए है, और जाल की लंबाई के अनुसार, यह कई reciprocating खींचने जाल का एहसास कर सकते हैं,जब तक पूरी जाल पूरी तरह से बाहर खींच लिया जाता हैयह चार भागों से बना हैः निचला फ्रेम, चलती खींचने वाली जाल फ्रेम, खींचने वाली जाल कार और सहायक जाल ट्यूब।

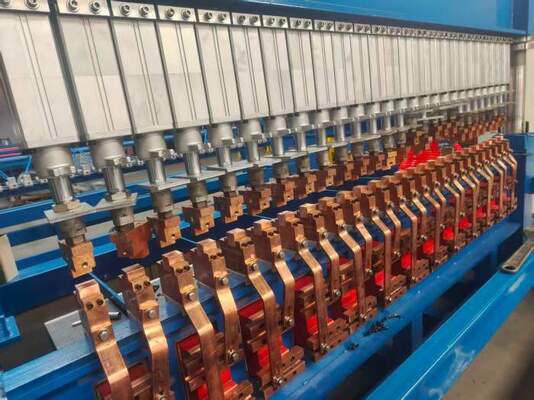

2ऊपर और नीचे के इलेक्ट्रोड सभी विशेष CuCrZr को अपनाते हैं, विद्युत चालकता, कठोरता और पहनने के प्रतिरोध सभी बहुत अच्छे हैं,अनुदैर्ध्य सेल का स्विचिंग समय लगभग 30 सेकंड तक कम हो जाता हैवेल्डिंग इलेक्ट्रोड कुंडा के माध्यम से जाने वाले धुरी द्वारा संचालित होते हैं, और समायोज्य वसंत दबाव के साथ स्थापित होते हैं। यह संरचना जलवायु और सुविधाजनक रखरखाव और उपयोग से प्रभावित नहीं होती है।
और ऊपर और नीचे के इलेक्ट्रोड दोनों ही जल शीतलन प्रणाली को अपनाते हैं, इस प्रकार मशीन के काम करते समय ऊपरी और निचले इलेक्ट्रोड की गर्मी को कम करते हैं, और 24 घंटे तक लगातार काम कर सकते हैं।

3. क्रॉस वायर ऑटोमैटिक फेलिंग हॉपर
उपकरण एक प्रकार का फ़ीडिंग उपकरण है जो वेल्डिंग आवश्यकताओं के अनुसार मेष वेल्डिंग मशीन के वेल्डिंग इलेक्ट्रोड स्थिति में पूर्व-कट स्टील के तारों को भेज सकता है,लगभग 1 टन पूर्व-कट क्रॉस तारों को स्टोर कर सकता है, अक्सर भोजन करने की तीव्रता को बहुत कम करता है;
a) इस हॉपर में एक प्लेटफार्म, दो सीढ़ियां, एक गिरने वाला हॉपर शामिल है, ये सभी पीछे और आगे खींचने वाले जाल रैक पर स्थापित हैं।
b) आसान संचालन के लिए प्लेटफार्म के दोनों ओर सीढ़ी है।
c) गिरने वाले हॉपर में तार को सटीक रूप से चुनने के लिए एक डिस्क के आकार के ग्रूव व्हील का उपयोग किया जाता है। वेल्डिंग आवश्यकताओं के अनुसार,प्रत्येक पार पार स्टील तारों समान रूप से धक्का की स्थिति में एक एक करके खिलाया जाता हैतार गिरने वाली तार की शक्ति 13.5 एन.एम. स्टेप मोटर है।
(घ) क्रॉस स्टील तारों की स्थिरता सुनिश्चित करने के लिए जाल वेल्डिंग मशीन के डाउन बीम में पुशर की धक्का स्थिति में क्रॉस स्टील तारों की स्थिति को स्थापित करने के लिए एक सेट स्थापित किया जाता है।ताली बजाने की शक्ति 40 मिमी के एक सिलेंडर व्यास के साथ एक तीन अक्ष सिलेंडर है.

4. लाइन तारों का संरेखण और स्वचालित भोजन उपकरण

लाइन वायर्स ऑटोमैटिक फीडिंग डिवाइस को मैन्युअल रूप से घुमावदार लाइन वायर्स को मुख्य जाल वेल्डिंग मशीन के वेल्डिंग इलेक्ट्रोड की स्थिति में स्वचालित रूप से भेजना है,ताकि वेल्डिंग प्रक्रिया को पूरा करने के लिए मुख्य जाल वेल्डिंग मशीन को सुविधा हो. जब लाइन तारों खिला कार स्वचालित रूप से खिला है, लाइन तारों के अगले समूह मैन्युअल रूप से तैयार किया जाएगा,जो बंद किए बिना मुख्य जाल वेल्डिंग मशीन के उत्पादन का एहसास कर सकते हैं और उत्पादन दक्षता में काफी सुधार कर सकते हैं.

a) यह एक लाइन तारों को खिला कार, एक संरेखण उपकरण, सामने और पीछे के तार रोलर्स और खिला कार फ्रेम से बना है।
b) 16-26pcs लाइन वायर क्लैंपिंग डिवाइस हैं, जो लाइन तारों को खिलाती कार के बीम पर स्थापित होते हैं, और क्लैंपिंग क्रिया को वायु सिलेंडर द्वारा महसूस किया जाता है।
(ग) लाइन तारों के संरेखण की स्थिति निर्धारित करने वाला यंत्र ऊपर और नीचे चलता है।संरेखण और पोजिशनिंग डिवाइस उठाया जाता है यह सुनिश्चित करने के लिए कि सभी लाइन तारों की लंबाई सुसंगत है.

5-12 मिमी रेनफोर्सिंग मेष वेल्डिंग मशीन / बीआरसी कंक्रीट रेनफोर्सिंग मेष पैनल वेल्डिंग मशीन के तकनीकी पैरामीटर

प्रबलित जाल के अनुप्रयोग

1निर्माणः फर्श, दीवारों, स्लैब और छतों के लिए सुदृढीकरण।
2सड़क परियोजनाएं: कंक्रीट के सुदृढीकरण के लिए राजमार्गों, पुलों और सुरंगों में उपयोग किया जाता है।
3जल संरक्षण: बांधों, जलाशयों और नहरों की ढलानों को मजबूत करना।
4खनन सहायताः सुरक्षा सहायता के लिए सुरंगों और भूमिगत मार्गों में प्रयोग किया जाता है।
5औद्योगिक फर्शः कारखाने और गोदामों के फर्श के लिए सुदृढीकरण।
6पूर्वनिर्मित घटक: पाइप और नहरों जैसे पूर्वनिर्मित कंक्रीट उत्पादों के लिए ढांचा।

5-12 मिमी रेनफोर्सिंग मेष वेल्डिंग मशीन / बीआरसी कंक्रीट रेनफोर्सिंग मेष पैनल वेल्डिंग मशीन की तस्वीरें
