मेष पैनल 2.4*6 मीटर स्वचालित कतरनी तार जाल पैनल वेल्डिंग मशीन

जाल पैनल 2.4*6m स्वचालित कतरनी तार जाल पैनल वेल्डिंग मशीन

तार जाल पैनल वेल्डिंग मशीन का परिचय

यह उत्पादन लाइन हमारे इंजीनियरों द्वारा स्वतंत्र रूप से विकसित एक नए प्रकार का उपकरण है जो जाल वेल्डिंग प्रौद्योगिकी और ग्राहक की जरूरतों में अपने वर्षों के अनुभव के आधार पर है।यह मध्यम श्रेणी के ग्राहकों के लिए अधिक विकल्प प्रदान करता है जिनके कारखाने विकसित हो रहे हैं.

तार जाल पैनल वेल्डिंग मशीन एक ऐसा उपकरण है जो वेल्डिंग बिंदुओं को बनाने के लिए पूर्व-स्थानित अनुदैर्ध्य और अनुदैर्ध्य रेखाओं पर दबाव और बिजली लागू करता है।

1. ऊपरी संपर्क दबाव वसंत 10 से अधिक की सेवा जीवन है,000नामित भार के तहत 1000 चक्र।

2मुख्य मोटर वेल्डिंग दबाव और गति सुनिश्चित करने के लिए 7.5KW वैरिएबल फ्रीक्वेंसी ब्रेकिंग मोटर का उपयोग करता है।

3जाल की सटीकता सुनिश्चित करने के लिए ओवर-लाइनिंग मोल्ड का प्रयोग करें।

4क्रॉस-लाइन थ्रेड प्लेसमेंट की स्थिति की सटीकता सुनिश्चित करने के लिए एक क्रॉस-लाइन डिटेक्शन डिवाइस है।

5. एक चरण वेल्डिंग ट्रांसफार्मर 200 केवीए की शक्ति के साथ

6इलेक्ट्रोड ब्लॉक क्रोमियम-ज़िरकोनियम तांबे से बने हैं जिनकी कठोरता एचआरबी ≥ 78 और चालकता ≥ 50 एमएस/एम है। विनिर्देश 35×35×35 मिमी हैं।काम की सतहों का उपयोग करने के लिए परस्पर बदल सकते हैं, जिससे इलेक्ट्रोड ब्लॉक की उपयोग दर बढ़ जाती है। ऊपरी इलेक्ट्रोड क्रोमियम-ज़िरकोनियम छड़ों से बना है जिसकी कठोरता एचआरबी ≥ 78 और चालकता ≥ 50 एमएस/एम है,और विनिर्देशों ¢ 25 मिमी हैं.

7इलेक्ट्रोड धारक T2 कॉपर स्क्वायर से बना है जिसकी चालकता ≥ 56 एमएस/एम है। इससे कॉपर प्लेटों के बीच चालकता बढ़ जाती है और इलेक्ट्रोडों का जीवनकाल बढ़ जाता है।

8उच्च चालकता वाला तार T2 तांबे की पट्टी से बना है और इसे ठंडे झुकने की प्रक्रिया के माध्यम से निर्मित किया जाता है, जो वेल्डिंग की गुणवत्ता सुनिश्चित करता है और सेवा जीवन को बढ़ाता है।

तार जाल पैनल वेल्डिंग मशीन की विशेषताएं

अनुदैर्ध्य तारों से भोजन

अनुदैर्ध्य रेखा प्रणाली में सामग्री की खुराक का पता लगाने, सीधी सिलेंडर और तार रील शामिल हैं।

1. फीडिंग डिटेक्शन का उपयोग लंबाई रेखा के साथ सामग्री की कमी की स्थिति की जांच करने के लिए किया जाता है, जिससे वेल्डिंग मशीन के संचालन की निरंतरता सुनिश्चित होती है।

2. जाल की समतलता सुनिश्चित करने के लिए एक ही समतल प्रक्रिया का उपयोग करके समतल उपकरण किया जाता है।

क्रॉस वायर हॉपर

1क्रॉस वायर हॉपर एक वाहक उपकरण है जो वेल्डिंग के लिए आवश्यक मुख्य मशीन के वेल्डिंग इलेक्ट्रोड की स्थिति में सीधे और काटने वाले मानक लंबाई के सुदृढीकरण सलाखों को खिलाता है।क्रॉस-बार सामग्री हॉपर एक परिवहन उपकरण है कि वेल्डिंग के लिए आवश्यक के रूप में मुख्य मशीन के वेल्डिंग इलेक्ट्रोड की स्थिति के लिए सीधे और कटौती मानक लंबाई सुदृढीकरण सलाखों खिलाता हैयह एक प्लेटफार्म सीढ़ी, एक भंडारण डिब्बे और एक डिस्चार्ज हॉपर से बना है। यह एक प्लेटफॉर्म सीढ़ी, एक भंडारण डिब्बे और एक डिस्चार्ज हॉपर से बना है।

2स्टेपर मोटर स्वचालित रूप से फिलामेंट उठाता है और स्वचालित रूप से इसे निर्दिष्ट स्थिति में गिरा देता है।

3क्रॉस वायर हॉपर ट्रे प्रकार का होता है, जिससे श्रमिकों के लिए तार को संचालित करना आसान हो जाता है और उनकी श्रम तीव्रता कम हो जाती है।

पुनर्नवीनीकरण पुल मेष

1पुनरावर्ती खींच जाल प्रक्रिया में पहले से ही वेल्डेड क्षैतिज रेखाओं को एक ग्रिड बनाने के लिए कार्यक्रम द्वारा निर्धारित मापदंडों के अनुसार खींचना शामिल है।पुनरावर्ती नेटिंग प्रक्रिया में पहले से ही वेल्डेड क्षैतिज रेखाओं को एक ग्रिड बनाने के लिए कार्यक्रम द्वारा निर्धारित मापदंडों के अनुसार खींचना शामिल हैजाल की लंबाई के आधार पर यह प्रक्रिया तब तक कई बार दोहराई जा सकती है जब तक कि पूरी जाल शीट पूरी तरह से बाहर न खींच ली जाए। जाल की लंबाई के आधार पर, जाल की लंबाई के आधार पर, जाल की लंबाई के आधार पर, जाल की लंबाई के आधार पर, जाल की लंबाई के आधार पर, जाल की लंबाई के आधार पर, जाल की लंबाई के आधार पर, जाल की लंबाई के आधार पर।यह प्रक्रिया कई बार दोहराई जा सकती है जब तक कि पूरी नेट शीट पूरी तरह से बाहर नहीं निकल जाती.

2. जाल हुक यांत्रिक रूप से खींचा जाता है, हुक को उठाने और नीचे लाने के लिए वायवीय सहायता के साथ। जाल हुक यांत्रिक रूप से खींचा जाता है,हुक के उठाने और उतारने के लिए वायवीय सहायता के साथ.

कतरनी करने वाली मशीन

एक उच्च परिशुद्धता कतरनी मशीन 2 मिमी पार तार छेद काट सकते हैं, जाली के मोटे किनारों 1 मिमी के भीतर छोड़.

नियंत्रण प्रणाली

1पीएलसी प्रोग्राम करने योग्य नियंत्रण प्रणाली और टच स्क्रीन ऑपरेशन इंटरफेस का उपयोग करना।

2प्रत्येक कार्यात्मक संरचना में दोष का पता लगाने वाला उपकरण और स्वचालित अलार्म और बंद करने का कार्य होता है।

3प्रत्येक तंत्र के जाल विनिर्देशों और परिचालन मापदंडों को टच स्क्रीन इंटरफ़ेस के माध्यम से सेट किया जाता है।

4वेल्डिंग वर्तमान और समय मुख्य नियंत्रण कैबिनेट पर टच स्क्रीन के माध्यम से सेट किया जाता है।

5एक इस्पात जाल वेल्डिंग नियंत्रक और सिंक्रोनस नियंत्रण के लिए एक टायरिस्टोर का उपयोग करके, ट्रांसफार्मर का एक साथ वेल्डिंग या प्रत्येक खंड के लिए अलग से नियंत्रण प्राप्त करना संभव है।

6. सीएनसी नियंत्रण कैबिनेट विश्व प्रसिद्ध ब्रांडों का उपयोग करता है. सीएनसी नियंत्रण कैबिनेट स्थिर प्रदर्शन, सटीक नियंत्रण, उच्च विश्वसनीयता सुनिश्चित, विश्व प्रसिद्ध विद्युत ब्रांडों को अपनाता है,और अधिक सेवा जीवन, विफलता दर और रखरखाव लागत को कम करते हुए।

तार जाल पैनल वेल्डिंग मशीन के तकनीकी मापदंड

तार जाल पैनल के अनुप्रयोग

इस स्ट्रीट लाइट में उच्च चमक, ऊर्जा की बचत, पर्यावरण संरक्षण और आसान स्थापना की विशेषताएं हैं। इसमें IP67 की जलरोधक रेटिंग है और CE प्रमाणन पारित किया है।यह स्कूलों के लिए उपयुक्त है, पार्क, सड़क किनारे, कारखानों, वर्गों, आदि. यह 3 साल की वारंटी अवधि है. इसके अलावा, हम अपनी जरूरतों को पूरा करने के लिए विभिन्न शैलियों प्रदान कर सकते हैं.

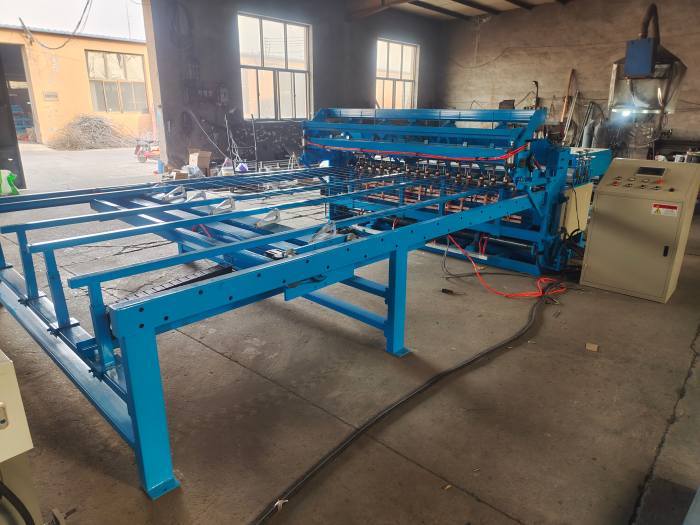

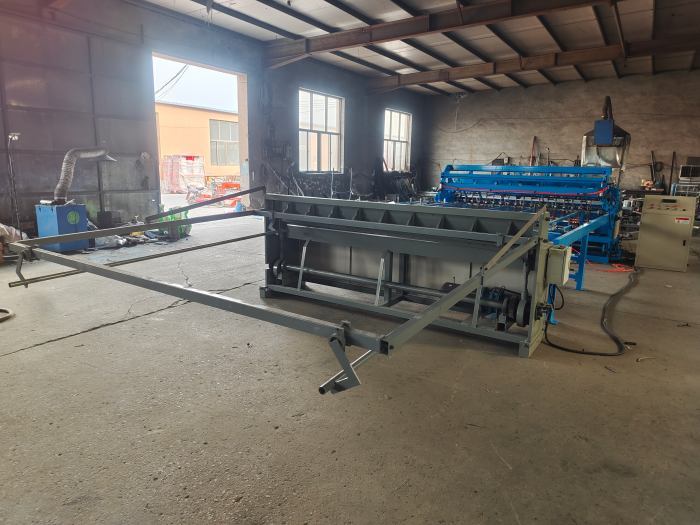

तार जाल पैनल वेल्डिंग मशीन फोटो
