तार जाल वेल्डिंग मशीन / वेल्डेड बाड़ जाल वेल्डिंग मशीन

वायर मेष वेल्डिंग मशीन / वेल्डेड बाड़ मेष वेल्डिंग मशीन

वायर मेष वेल्डिंग मशीन का परिचय

9. मशीन चलाने के लिए पावर ट्रांसफार्मर कम से कम 160KVA का होना चाहिए और पावर ट्रांसफार्मर और मशीन के बीच की दूरी 100 मीटर के भीतर होनी चाहिए।

10. सामग्री: कम कार्बन तार, जस्ती तार के लिए उपयुक्त।

वायर मेष वेल्डिंग मशीन का विवरण

1. अनुदैर्ध्य तार फीडिंग डिवाइस

अनुदैर्ध्य तार फीडिंग सिस्टम एक नया डिज़ाइन है, जो विफलता के मामले में अनुदैर्ध्य तारों को जल्दी और सटीक रूप से स्वचालित अलार्म लगा सकता है। प्री-लोडिंग हॉपर के साथ अनुदैर्ध्य तार। जिसमें 1500 किलोग्राम तार लोड किया जा सकता है।

2. अनुदैर्ध्य तार पुश डिवाइस

यह अनुदैर्ध्य तार पुश डिवाइस विशेष रूप से अनुदैर्ध्य तार को निर्दिष्ट स्थिति तक सटीक रूप से पहुंचाने और यह सुनिश्चित करने के लिए डिज़ाइन किया गया है कि ग्रिड मानक में कोई त्रुटि नहीं है।

3. वेल्डिंग ट्रांसफार्मर और इलेक्ट्रोड के बीच कनेक्शन में नरम तांबे की पत्ती के बजाय तांबे के ब्लॉक का उपयोग किया जाता है, जिसमें बेहतर गुणवत्ता और प्रवाहकीय प्रभाव होता है।

4. इलेक्ट्रोड और कॉपर बेस सभी उच्च क्रोमियम कॉपर (CuCrZr) से बने होते हैं, जो पहनने के प्रतिरोध और उच्च तापमान प्रतिरोध के साथ एक विशेष मिश्र धातु सामग्री है। इलेक्ट्रोड की सेवा जीवन बढ़ाएँ.

5. पुलिंग मेश डिवाइस (सर्वो मोटर एयर सिलेंडर द्वारा नियंत्रित)

जाल को बार-बार खींचने से वेल्डेड क्रॉस तार को ग्रिड से बाहर खींचना होता है

प्रोग्राम द्वारा निर्धारित पैरामीटर, और जाल की लंबाई के अनुसार, यह जाल को बार-बार खींचने का एहसास कर सकता है, ताकि पूरा जाल पूरी तरह से बाहर खींच लिया जा सके।

6. पुश मेश डिवाइस

इस पुश मेश डिवाइस का उपयोग झुकने वाली मशीन के नीचे मेश पैनल को धकेलने के लिए किया जाता है।

7. स्वचालित झुकने वाली मशीन

यह झुकने वाली मशीन ऑनलाइन जाल पैनल को स्वचालित रूप से मोड़ सकती है, श्रम बचा सकती है और उच्च दक्षता प्रदान कर सकती है।

8. जाल को मोड़ने के बाद जाल उपकरण को खींचना।

खींचने वाला जाल उपकरण झुकने के बाद 3डी बाड़ पैनल को बाहर खींचता है।

9. स्वचालित जाल स्टैकिंग बाड़ डिवाइस

जाल स्टैकिंग डिवाइस 3डी बाड़ जाल को बड़े करीने से स्टैक कर सकता है, पैकेजिंग की सुविधा प्रदान कर सकता है और श्रम लागत को कम कर सकता है। यह मेश स्टैकिंग की ऊंचाई को समझदारी से समायोजित कर सकता है।

10. क्रॉस वायर फीड हॉपर डिवाइस

स्टेपर मोटर स्वचालित रूप से अनुप्रस्थ तारों को गिराने के लिए डिस्क-प्रकार के उपकरण को चलाती है। स्टोर ट्रांसवर्स वायर डिवाइस की क्षमता अधिक है, अधिकतम 1.5 टन तार लोड कर सकता है।

क्रॉस वायर हॉपर एक फीडिंग डिवाइस है जो निश्चित लंबाई वाले स्टील को सीधा और काटता है वेल्डिंग के अनुसार मुख्य वेल्डिंग मशीन की वेल्डिंग इलेक्ट्रोड स्थिति में बार जरूरत है. इस हॉपर की सबसे बड़ी खासियत यह है कि यह क्रॉस वायर स्टोरेज साइलो और ऑटोमैटिक फीडिंग डिवाइस से लैस है। भंडारण क्षमता लगभग 1.5 टन है, जो मैनुअल को कम करती है भोजन और माध्यमिक सामग्री और उत्पादन क्षमता में सुधार होता है।

यह हॉपर प्लेटफ़ॉर्म सीढ़ी, स्टोरेज बिन और गिरने वाले हॉपर से बना है, जो सर्कुलेटिंग मेश पुलिंग फ्रेम पर स्थापित है।आसान संचालन के लिए हॉपर प्लेटफॉर्म के दोनों ओर सीढ़ियाँ हैं। भंडारण बिन चुंबकीय मोटर चालित रोलर्स के एक सेट से सुसज्जित है। घूमते समय, स्टील बार्स को रोलर्स पर सोख लिया जाता है और ब्लैंकिंग और स्टोरेज बिन में भेज दिया जाता है। सामग्री भंडारण बिन यह नियंत्रित करने के लिए स्थिति का पता लगाने वाले स्विच से सुसज्जित है तैयार सामग्री की मात्रा के अनुसार अतिरिक्त सामग्री की आवश्यकता होती है। गिरने वाला हॉपर तार को सटीक रूप से पकड़ने के लिए एक डिस्क के आकार के शीव का उपयोग करता है, और वेल्डिंग आवश्यकताओं के अनुसार प्रत्येक क्रॉस तार को एक-एक करके पुशर स्थिति में समान रूप से फ़ीड करता है। तार धारण करने की शक्ति 13.5Nm स्टेपर मोटर है।

वायर मेष वेल्डिंग मशीन के तकनीकी पैरामीटर

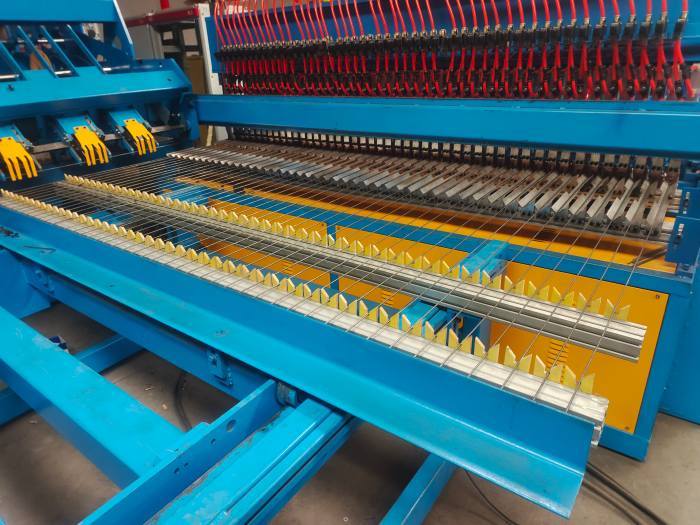

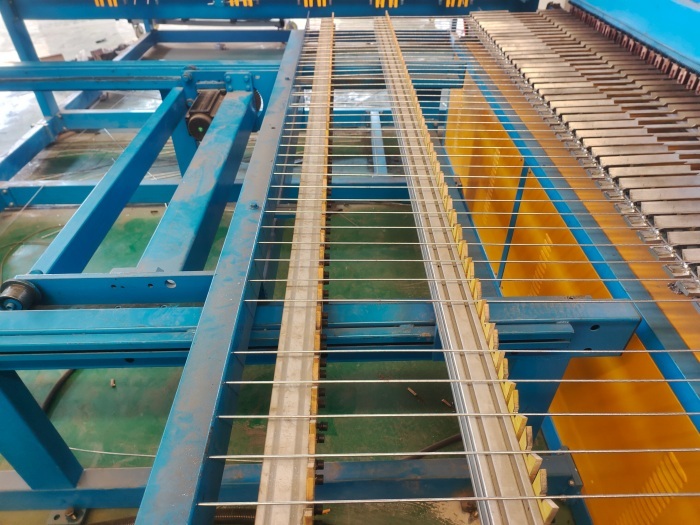

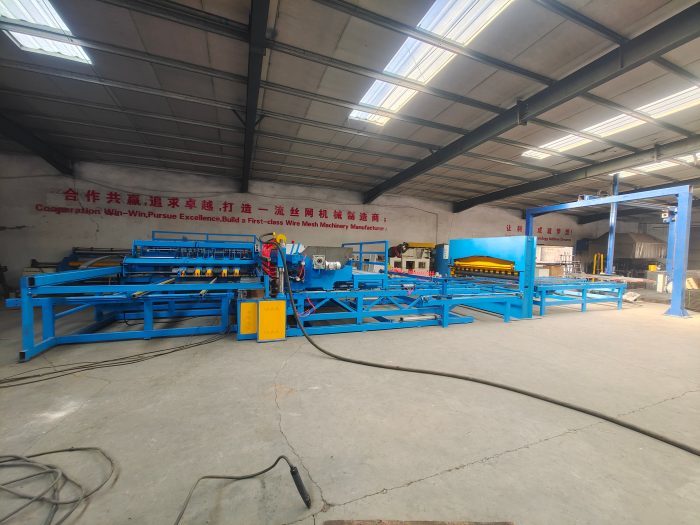

वायर मेष वेल्डिंग मशीन की तस्वीरें
